3W大功率LED
| 价 格： | 7.00 | |
| 型号/规格： | HCLDGL | |
| 品牌/商标： | HCL | |
| 发光颜色： | 白光 |
dzsc/17/1895/17189573.jpg
● 电性参数 Typical Electrical & Optical Characteristics (Ta=25℃,If=700mA)
|
产品型号 Part Number |
发光颜色 Emitting Color |
色温 colour temperatur e Tc(K) |
胶体颜色 Lens Color |
正向电压 Forward Voltage Vf(V) |
光通量 Luminous Flux(lm) |
发光角度 Viewing Angle2θ 1/2(°) | |||||||
|
最小 Min. |
典型 Typ. |
Max. |
最小 Min. |
典型 Typ. |
Max. | ||||||||
|
HCSW3 WC |
白色 WHITE |
5000-7000K |
水透明 Water Clear |
3.2 |
3.5 |
4.0 |
90 |
105 |
---- |
120 | |||
|
极限参数 Absolute Maximum Ratings at Ta=25°C | |||||||||||||
|
特性 Characteristic |
符号 Symbol |
MAX |
单位 Unit | ||||||||||
|
消耗功率 Power Dissipation |
PD |
2800 |
mW | ||||||||||
|
正向脉冲峰值电流 Peak Forward Current (1/10 Duty Cycle 0.1ms Pulse Width) |
IFP |
1000 |
mA | ||||||||||
|
正向电流 Continuance Forward Current |
IF |
700 |
mA | ||||||||||
|
反向电压 Reverse Voltage |
VR |
5 |
V | ||||||||||
|
反向电流 Reverse Current |
IR |
≤50 |
μA | ||||||||||
|
工作环境温度 Operating Temperature |
Topr |
-40-65 |
℃ | ||||||||||
|
储存温度 Storage Temperature |
Tspr |
-40-100 | |||||||||||
|
焊接温度 Lead Soldering Temperature(5mm From The Base Of The Epoxy Bulb) |
Tsol |
260（≤5s） |
℃ | ||||||||||
|
NOTES: | |||||||||||||
|
1.All dimensions are millimeters; | |||||||||||||
|
2. Tolerances are ±0.1mm unless otherwise specified. | |||||||||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王晓虎
- 电话：0755-29429310
- 传真：0755-29429320
- 手机：13424289201
- QQ ：
3528白光LED
信息内容：目 录 导 航 LED LAMP TOP LED 贴片（SMD） 大功率1-300W LED LED灯饰 食人鱼 模组 联 系 方 式 电话:86 - 755 - 29429309 86 - 755 - 29429310 传真:06 - 755 - 29429320 E-mail:WXH@HCLLED.COM 当前所在TOP LED3528白光 返回列表 产 品 详 情 dzsc/17/1895/17189588.jpg Part Number：HC3528SWTC Absolute maximum ratings (Ta=25℃) Parameter Symbol Value Unit Forward current If 20 mA Reverse voltage Vr 5 V Power dissipation Pd 105 mW Soldering Temperature Tsol 260(for 5seconds) ℃ Operating temperature range Top -25~+80 ℃ Storage temperature range Tstg -30~+80 ℃ Peak pulsing current（1/8 duty f=1KHz） Ifp 100 mA Electrostatic discharge ESD 500 V Electr-O...

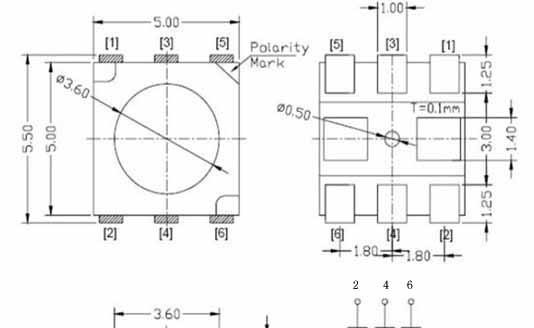

5050白光LED
