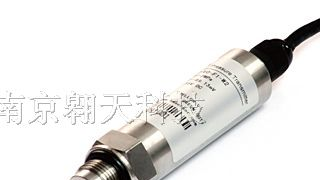

HM91微型压力传感器与变送器
产品概述
出于对被测流场、安放位置或动态频响的要求，必须原位测压时，常常对传感器的外形尺寸的微型化有较为苛刻的要求，以及在不干扰流场状态情况下，复现脉动流场的变化规律。HM91微型、超薄型压力传感器与变送器正是为以上工况要求而设计，该系列产品采用了德国HELM压力传感器硅叠硅技术、高精度集成压阻力敏元件、利用国际先进的微型化制作与封装工艺，进行了精致巧妙的微型封装，使其体积小，结构紧凑，重量轻，坚固耐用，且具有优良的动静态特性。
产品用途
广泛用于在空气动力学研究、飞行器及发动机试验、风洞试验、流体力学及水工试验、缩模试验、水轮机及水下兵器试验、生物医学应用，化爆或核爆冲击波等许多研究领域中。
产品特点
◇ 量程范围广，从-100KPa～0～10KPa...6MPa...40MPa...60MPa间任意量程
◇ 体积小，高频动态响应，
◇ 动态压力传感器,微型压力传感器最小直径为
◇ 精度高，可做到0.1%FS
◇ 温度范围宽，从低温
◇ 长期稳定性好，耐各种恶劣环境
◇ 固有频率高：20KHz～2MHz
◇ 根据客户要求可特殊定制
性能参数
|
测量范围 |
-100KPa ～0~10KPa…20KPa...6MPa…40MPa..60MPa |
|
过载能力 |
2倍满量程压力 |
|
压力类型 |
表压或绝压 |
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
综合精度 |
±0.1%FS |
±0.25%FS |
±0.4%FS | |
|
固有频率 |
0~150KHz~700KHz |
0~500KHz~1MHz |
2MHz以上 | |
|
变送器带宽 |
0~1KHz~3KHz |
0~20KHz |
0~200KHz | |
|
上升时间 |
0~0.2mS~75μS |
0~12μS |
0~1μS | |
|
长期稳定性 |
典型：±0.1%FS/年 |
：±0.2%FS/年 | ||
|
工作温度 |
一般为 |
特殊可为 | ||
|
零点温度漂移 |
典型：±0.02%FS/℃ |
：±0.05%FS/℃ | ||
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ |
：±0.05%FS/℃ | ||
|
供电范围 |
12~36VDC（一般24VDC） |
±15VDC标准电源 |
|
信号输出 |
传感器：1.5~4.5mV/V |
变送器：4~20mA/0~5VDC |
|
负载电阻 |
≤(U-12)/0.02Ω | |
|
绝缘电阻 |
≥ | |
|
外壳防护 |
电缆线为IP67 接插件连接为IP65 |
|
线性振动 |
10-2000Hz 正弦波， ≤ |
|
分辨率 |
无限小（理论），1/100000（通常） |
|
接口及壳体 |
不锈钢1Cr18Ni9Ti |
选型指南
|
HM91 |
微型压力传感器与变送器 | |||||||
|
|
代号 |
压力类型 | ||||||
|
|
G |
表压（可不标） | ||||||
|
|
A |
绝压 | ||||||
|
|
量 程 |
（ 0~ X KPa或MPa） 测量范围 | ||||||
|
|
|
代号 |
变送器带宽 | |||||
|
|
H1 |
0~1KHz~3KHz | ||||||
|
|
H2 |
0~20KHz | ||||||
|
|
H3 |
0~200KHz | ||||||
|
|
代号 |
综合精度（线性+重复性+迟滞） | ||||||
|
|
1 |
±0.4%FS | ||||||
|
|
2 |
±0.25%FS | ||||||
|
|
3 |
±0.1%FS | ||||||
|
|
代号 |
信 号 输 出 | ||||||
|
|
A1 |
4~20mA | ||||||
|
|
V1 |
1~5V DC | ||||||
|
|
V2 |
0~5V DC | ||||||
|
|
V0 |
mV输出 | ||||||
|
|
代号 |
附加功能 | ||||||
|
|
F1 |
M8 外螺纹 | ||||||
|
|
F2 |
M5 外螺纹 | ||||||
|
|
F3 |
Φ5 | ||||||
|
|
F4 |
M12 外螺纹 | ||||||
|
|
F0 |
特殊 | ||||||
|
|
W1 |
Φ3.5四芯屏蔽 | ||||||
|
|
W2 |
四芯排线 | ||||||
|
|
W0 |
特殊 | ||||||
|
|
E |
本安防爆型Ex iaIICT5 | ||||||
|
|
| |||||||
|
HM91（0~500KPa）—H1 —1 —V2 —F1 —W1 微型压力传感器与变送器 | ||||||||
选型提示：
1. 产品的输出频率可分选三项（H1、H2、H3），用户可根据工矿要求确定最适合的输出频率范围，使其产品选型更经济。
3 选型附加功能代号“E” 本安防爆型Ex iaПCT5，须经安全栅供电。
4. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
