供应高频动态压力传感器变送器
| 价 格： | 面议 | |
| 型号/规格： | HM | |
| 品牌/商标： | HELM |

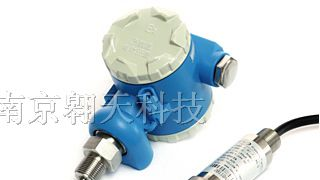

HM90高频动态压力变送器
产品概述
在军事工程，化爆试验，石油勘采与试井，材料，力学，土木工程学，岩土力学。创伤医学，液压动力机械试验等科学试验与现代化仪器仪表中，需要不失真地测量一些变化频率高，压力波形上升快陡的动态压力波形与幅值、有效值，这就要求所用压力传感器具有高的固有频率，极短的上升时间和宽广优良的响应频带，以保证足够的动态测压精度，HM90高频动态压力变送器即是为此设计开发的，它是采用德国HELM公司的高性能芯片，利用微机械加工技术使得集成硅片有效尺寸小，固有频率高；有优良的弹性力学特性，综合性能优于压电动态压力传感器，是动态测压的。
产品特点 产品用途
◇ 全不锈抗钢外壳，卓越的腐蚀性能 ◇ 军事工程
◇ 压力测量范围宽 ◇ 化爆试验
◇ 固有频率高可达1MHz ◇ 石油勘采与试井
◇ 工作稳定 ◇ 力学
◇ 抗干扰能力强 ◇ 土木工程学
◇ 原装进口组件，性能可靠。 ◇ 岩土力学
◇ 外形尺寸小，重量轻，类型齐全，性价比高 ◇ 创伤医学
◇ 测量介质范围广 ◇ 液压动力机械试验等科学试验
性能参数
|
测量范围 |
-100KPa~0~1KPa…20KPa...100MPa |
|
过载能力 |
2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力) |
|
压力类型 |
表压或绝压 |
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
综合精度 |
±0.1 %FS |
±0.25%FS |
±0.4%FS | |
|
固有频率 |
150KHz~700KHz |
500KHz~1MHz |
1MHz~2MHz | |
|
变送器带宽 |
0~1KHz~3KHz |
0~20KHz |
0~200KHz | |
|
上升时间 |
0~0.2mS~75μS |
0~12μS |
0~1μS | |
|
长期稳定性 |
典型：±0.1%FS/年 |
：±0.2%FS/年 | ||
|
工作温度 |
一般为 |
特殊可为 | ||
|
零点温度漂移 |
典型：±0.02%FS/℃ |
：±0.05%FS/℃ | ||
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ |
：±0.05%FS/℃ | ||
|
供电范围 |
12~36VDC（一般24VDC） |
±15VDC标准开关电源 |
|
信号输出 |
4~20mA / 1~5 V DC / 0~5V DC | |
|
负载电阻 |
≤(U-10)/0.02Ω | |
|
外壳防护 |
电缆线为IP67和接插件连接为IP65 |
|
振动误差 |
≤±0.01%FS(X、Y、Z轴，200Hz/g) |
|
接口及壳体 |
不锈钢1Cr18Ni9Ti |
|
O形圈 |
氟橡胶 |
|
传感器膜片 |
不锈钢 |
选型指南
|
HM90 |
高频动态压力变送器 | |||||||
|
|
代号 |
压力类型 | ||||||
|
|
G |
表压（可不标） | ||||||
|
|
A |
绝压 | ||||||
|
|
量 程 |
（ 0~ X KPa或MPa） 测量范围 | ||||||
|
|
|
代号 |
变送器带宽 | |||||
|
|
H1 |
0~1KHz~3KHz | ||||||
|
|
H2 |
0~20KHz | ||||||
|
|
H3 |
0~200KHz | ||||||
|
|
代 号 |
综合精度（线性+重复性+迟滞） | ||||||
|
|
1 |
±0.4%FS | ||||||
|
|
2 |
±0.25%FS | ||||||
|
|
3 |
±0.1%FS | ||||||
|
|
代号 |
信 号 输 出 | ||||||
|
|
A1 |
4~20mA | ||||||
|
|
V1 |
1~5V DC | ||||||
|
|
V2 |
0~5V DC | ||||||
|
|
代号 |
附加功能 | ||||||
|
|
F1 |
M20x1.5 外螺纹 | ||||||
|
|
F2 |
G1/4外螺纹 | ||||||
|
|
F0 |
特殊 | ||||||
|
|
W1 |
电缆型（IP67， | ||||||
|
|
W2 |
插座型（IP65，DIN43650） | ||||||
|
|
P |
齐平膜型 | ||||||
|
|
E |
本安防爆型Ex iaIICT5 | ||||||
|
|
T1 |
自由场（爆破专用） | ||||||
|
|
T2 |
耐高温：平衡使用可达 瞬时可达 | ||||||
|
|
| |||||||
|
HM90（0~500KPa）—H1 —1 —V2 —F1 —W1 —E 高频动态压力变送器 | ||||||||
选型提示：
1. 产品的输出频率可分选三项（H1、H2、H3），用户可根据工矿要求确定最适合的输出频率范围，使其产品选型更经济。
2. 在现场安装齐平膜片产品时，要采用正确的密封方式，以防安装应力影响产品稳定性。
3 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
4. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
