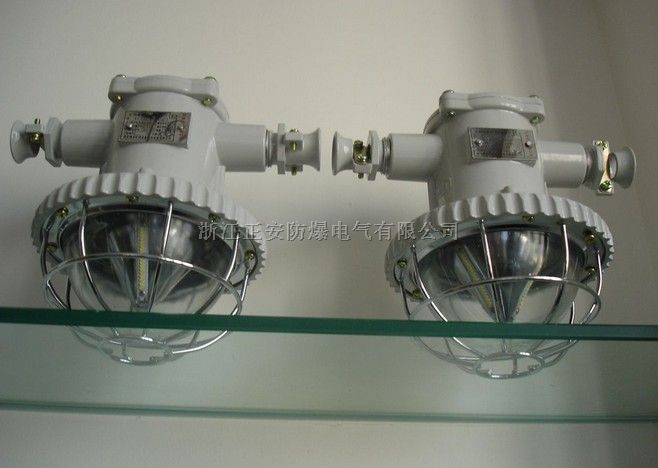

15W防爆巷道灯

DGS15/127L(A)矿用隔爆型LED巷道灯

(保用本产品前,请仔细阅读保用说明书)

1.    概述

1.1产品特点

1.1.1DGS15/127L(A)矿用隔爆型LED巷道灯(以下简称巷道灯),是以新型大功率LED为光源,宽电压开关电源供电的节能灯具,具有光效高,寿命长,安全性好,无须维护等特点.在巷道灯使用寿命期内无需更换光源组件.

1.1.2巷道灯采用压铸铝外壳,轻便美观,抗冲击性好,寿命长.

1.2使用环境条件及适用范围

1.2.1使用环境:温度-20℃-~+40℃;相对湿度≯95%.

1.2.2适用于有甲烷，煤尘等爆炸性混合物的煤矿井下巷道和峒室作固定式照明，但严禁用于采掘工作面。

2．结构特征和工作原理

2.1结构特征

              巷道灯由光源组件，透光罩组件和隔爆壳体三部分组成。光源组件为抽出式结构，使用维护方便。隔爆壳体为铸铝合金，轾便美观，安全可靠。

2.2工作原理

       交流电源经由大功率恒流驱动器转换成直流恒定电流，点亮LED灯管，从而实现稳定照明，长寿命。

3.技术特征

3.1产品执行标准

       MT221-2005《煤矿用防爆灯具》

       GB3836-2000《爆炸性气体环境用电气设备》

3．2产品防爆型式

       矿用隔爆型；防爆标志：“EXDI”

3.3主要技术参数

       输入电压：127V

额定功率：15W

光照度≥10LX

重量：4KG

4.使用操作

4.1开箱检查

巷道灯到矿后，应先检查包装是否完好，然后开箱检检查灯具配件及技术文件（说明书，合格证，装箱单等）是否齐全，再检查螺丝是否松动，脱落，灯具是否完好。

4,2断开电源，打开前端盖（小头），将电源线缆穿进压紧螺母，密封圈和钢质垫片。

4.3将电源线，火线，零线，接地线与相应端柱挨好，注意漏电间隙大于5mm。

4．4盖好前端盖，接通127V交流电源即能工作。

4．5如电缆引入装置只接一头，另一头必须用钢堵片密封。
