价 格:
280
型 号:
AFP
企业类型:
制造商
产品介绍

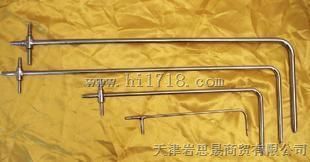

皮托管

标准皮托管

一 、技术参数 :

L型皮托管系数在 0.991.01 之间 , S 型系数在 0.810.86 之间
S型皮托管是测量空气流速小于 40m/s, 测量水流速不超过 25m/s
二、用途:

在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门,常用皮托管测量管道风速、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。此外,它还可用来测量流体的压力。
三 、结构:

标准皮托管用两根不同内径管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管, S型皮托管用二支同径管焊接而成,面对气流为全压端,背对气流为静压端,并在接头处标有系数号及静压接头标记号,使用时不能接错。侧面指向杆与测头方向一致,使用时可确定方向,保证测头对准来流方向。
四、使用方法:

1.要正确选择测量点断面,确保测点在气流流动平稳的直管段。为此,测量断面离来流方向的弯头、变径异形管等局部构件要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于 2 倍管道直径。

2.测量时应当将全压孔对准气流方向,以指向杆指示。测量点插入孔应避免漏风,可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。



3.使用前测试一下畅通性。小静压孔经常检查,勿使杂质堵塞小孔使用后及时清洁内外管,以保证长期良好状态。
   4.标准皮托管检定周期为五年。

产品规格

1

标准皮托管(国标JJG518-98制作)不锈钢材质

L

Φ4×300mm

5800

Φ6×300

580

Φ6×500

790

Φ8×800

850

Φ8×1.0m

950

Φ10×1.2

1100

Φ10×1.5

1480

Φ12×2.0

1780

Φ12×2.5

2000

Φ12×3.0

2400

Φ12×3.5

2800

2

S型皮托管(国标JJG518-98制作)不锈钢材质

S

Φ4×300mm

720

Φ6×300

720

Φ6×500

820

Φ8×1.0m

1000

Φ8×1.5

1550

Φ10×2.0

2100

Φ12×2.5

2650

Φ12×3.0

3200
