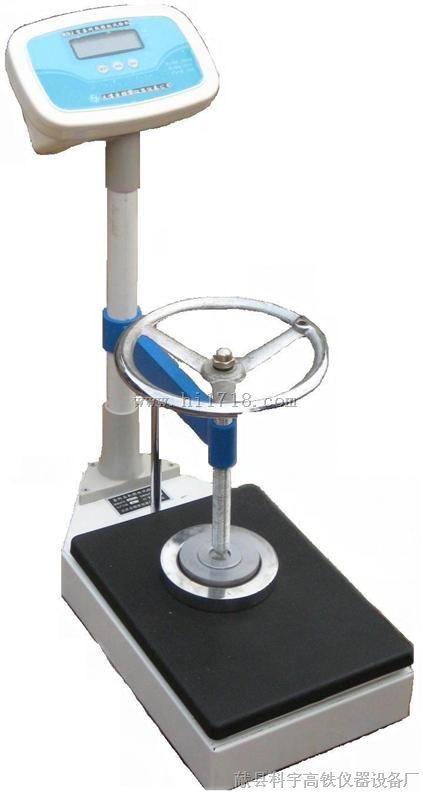

FGY－15型集料软弱颗粒试验机

FGY－15型集料软弱颗粒试验机

1.适用范围

测定碎石、砾石及破碎砾石中软弱颗粒含量。按颗粒大小分别加以0.15kN、0.25kN、0.34kN之荷载，破裂之颗粒即属于软弱颗粒，将其弃去，称出未破裂颗粒的质量。

技术参数

电源电压：220V

载荷：1200N

分度值：1N

1 目的与适用范围

测定碎石、砾石及破碎砾石中软弱颗粒含量。

2 仪具与材料

2.1 天平或台秤：称量5kg，感量不大于5g。

2.2 标准筛：包括孔径为5mm、10mm、20mm圆孔筛，或4.75mm、9.5mm、16mm方孔筛。

2.3 压力机

2.4 其它：浅盘、毛刷等。

3 试验步骤

称风干试样2kg(m1)，如颗粒粒径大于40mm，则称4kg，过筛分成5mm~10mm、10mm~20mm、20mm以上(或方孔筛4.75mm~9.5mm、9.5mm~16mm、16mm以上)各1份；将每份中每一个颗粒放在压力机平台中心，按颗粒大小分别加以0.15kN、0.25kN、0.34kN之荷载，破裂之颗粒即属于软弱颗粒，将其弃去，称出未破裂颗粒的质量(m2)。

4 计算

按式(1)计算软弱颗粒含量，准确至0.1%。

P=(m1-m1)/m1*100

式中：P--粗集料的软弱颗粒含量，%；

m1--各粒级颗粒总质量，g;

m2--试验后各粒级完好颗粒总质量，g。

仪表使用方法：

(1)电源安装：把电源适配器输入端插在AC220V(或AC110V)插座上，输出端插头插在仪表盒右侧插座上，并打开电源开关，是否通电。

(2)开机：打开电源开关，开机时出现开机画面，并随即转为“0.00”，此时可进行称重。如开机不为“0.00”可按“置零”键进行清零，待显示“0.00”和右下角“”不闪动时进行称重。

(3)选择：设有牛顿(KN)和英镑(1b)两种重量单位，按下“转 换”键，液晶屏右上角“    ”指向选择的重量单位。

(4)试验：液晶屏显示“0.00”时可进行试验。
