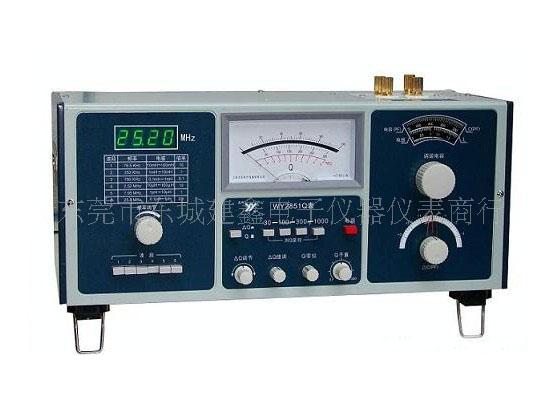

WY2851 高频Q表

    Q表是一种通用的，多用途，多量程的高频阻抗测量仪器。本机是老产品QBG-3高频Q表的换代产品。采用稳幅数显信号源和宽带低阻抗注入变压器，因而调谐指示稳定，频响误差小。合理的测试回路设计，使残值减少。采用自动定位和Q值予置等技术，又增设了快速调谐，手感舒适，使生产线分选测试速度大增。本仪器外观新颖，体积小（约为QBG-3的二分之一），重量轻。

  主要技术规格：

1. Q值测量：　　
  范围：10～1000 　　
  四档量程：30、100、300、1000 　 　
  误差：（均值为基准）　　
  固有误差：±5％±满刻度3％ 　　
  工作误差：±7％±满刻度3％

2. 电感量测量：　　
  范围：0.1μH～100mH
  六档量程：0.1～1μH、1～10μH、10～100μH、0.1～1mH、1～10mH、10～100mH
误差：5％±0.03μH

3. 调谐电容器规格:
  范围：40～500PF
  误差：<±1％或1PF
  微调电容器：±3PF
  分辨率：0.2PF

4. 信号源规格：
  频率范围：50KHz～50MHz，分六档量程，四位LED数字显示
  误差：0.5％

5. Q表予置范围：
  50～300

6. 正常工作条件
  环境温度：0℃～40℃
  相对湿度：≤80％
  电源：220V±10％、50Hz±4％

7. 外形尺寸和重量：
 415×180×170（mm）　7kg
