真有效值视频数字毫伏表

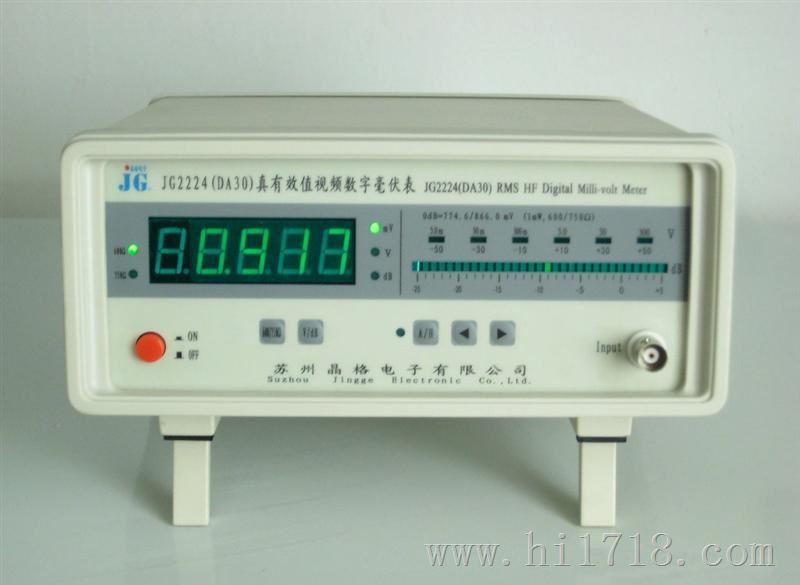

JG2224(DA30)真有效值视频数字毫伏表简介

一、概述

    JG2224(DA30)真有效值视频数字毫伏表用于测量频率为10Hz～12MHz，电压为100μV～300V，波峰系数不大于10的任意波形(正弦波、方波、脉冲波、锯齿波、三角波及无规则的噪声等各种波形)的真正有效值电压。

    四位半LED显示电压真有效值及分贝值，分贝/电压任选，30点阵列LED显示量程及分贝值。自动/手动量程任选。轻触开关按键操作，面板简洁新颖。

    仪器内部电路，采用RMS测量专用集成电路及SOC新型MUC控制单元，采用SMT贴片工艺等。

    多项新兴技术和精心设计，使仪器式样新颖，操作简便，质量可靠。可广泛应用于通讯、军工、学校等场合对视频信号的真有效值测量。

二、基本技术指标

1)电压测量范围：100μV～300V，分别率 1μV，

电平测量范围：－70dB～＋50dB，（0dB=774.5mV,1mw,600Ω）

波峰系数:     η≤10

基本量程：3 mV、30 mV、300mV、3 V、 30 V、  300V    共六档即：

-50dB、-30dB、-10dB、+10dB、+30dB、+50dB,

(0dB=774.5mV/886.0mV, 1mw,600/750Ω)

2)频率范围：10Hz～12MHz

3）固有误差：≤±2％±0.5满度％，2mV以下附加±5％，（1kHz）

4)输入阻抗：Ri≥8MΩ，Ci≤20PF

5)工作电源：220V±10％, f=50Hz±4％,PW≤5W

6)外形尺寸：W×H×L=＝225×210×100mm，

  净    重：≤2.5kg

三、详情请登陆苏州晶格电子有限公司官方网站http://www.jgdz.com.cn查看《JG2224(DA30)真有效值视频数字毫伏表技术使用说明书》
