磁性液位计UHZ-517C10
- 价 格：
- 电议
- 型 号：
- UHZ-517C10/C10A
- 品牌/商标：
- 佳晓/星申
- 企业类型：
- 制造商
- 新旧程度：
- 全新

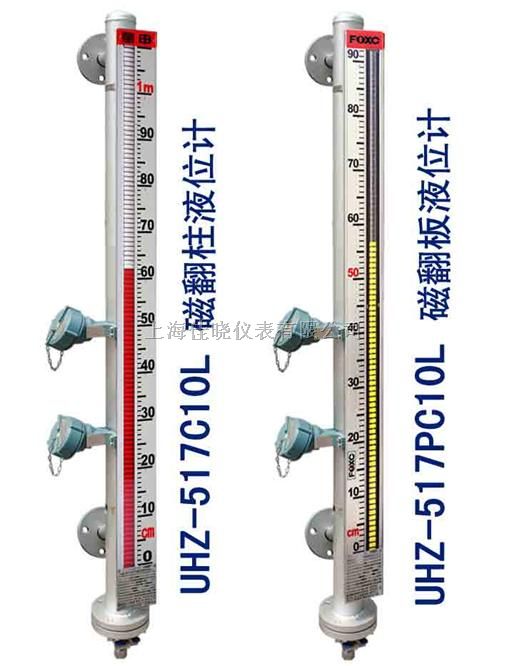

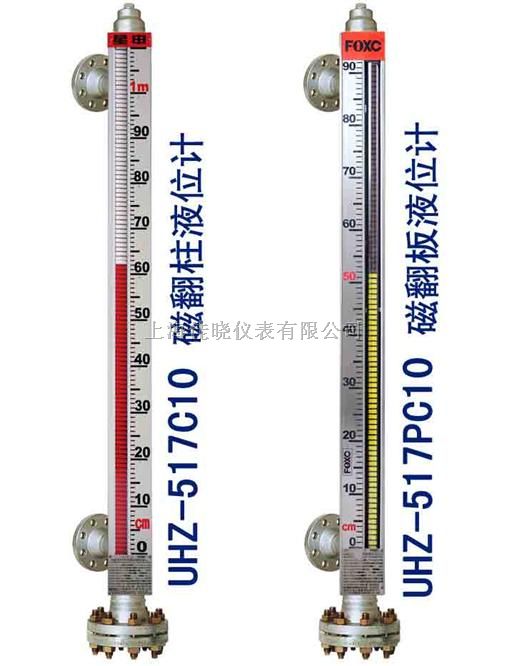

磁性液位计UHZ-517C10
结构原理

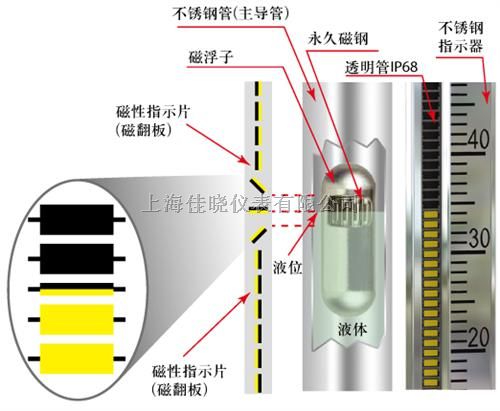

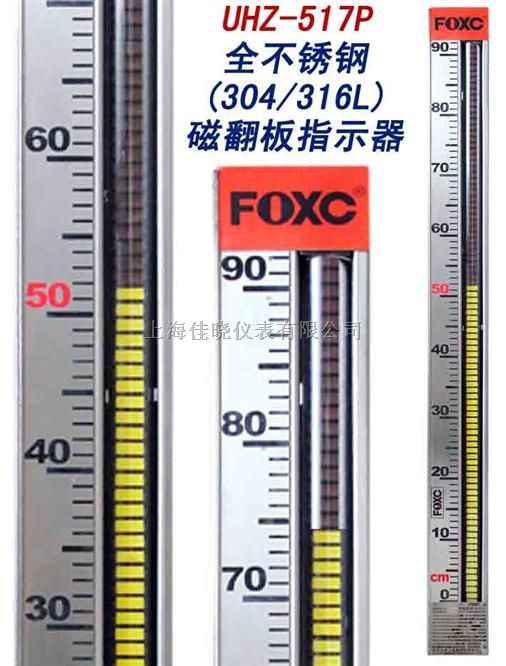

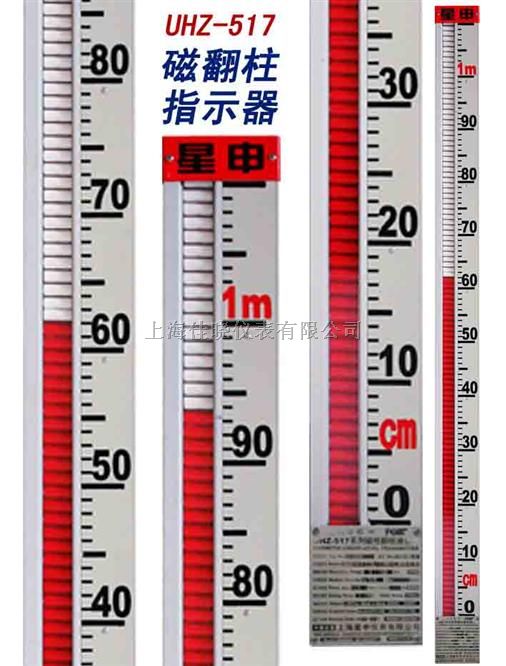

液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降(见图一)。浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°;当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。精密的红白磁性翻柱，普通型(常温)采用塑料树脂；高温型采用精密氧化铝陶瓷烧结工艺，铠入高温磁钢耐温可达520℃。
UHZ-517T系列顶装式磁翻柱液位计是一个立管通过过程连接安装在罐的顶部，与浮子及其连杆相连，磁子系统中的永磁体的磁场将下面罐体的液位变换到罐体之上，磁耦合传递到顶上主管外的磁性翻柱指示器单元、远传变送器和开关等。
产品选型
UHZ-517□□□ | 磁翻柱液位计 | |||||||||||
| O | 盲板法兰，不配排污阀 | ||||||||||
L | 液位计底部配排污阀 | |||||||||||
| G | BK-1Ex三磁驱动液位开关 | ||||||||||
GH | BK-1Ex高温型四磁液位开关 | |||||||||||
| □ | 控制点数（液位开关数量） | ||||||||||
| R | LB型变送器，输出信号4~20mA 两线制 | ||||||||||
R1 | LB型变送器，HART通讯，输出信号4~20mA 两线制 | |||||||||||
R2 | AT200磁致伸缩液位变送器，输出两线制4~20mA | |||||||||||
R3 | AT201磁致伸缩液位变送器，输出三线制4~20mA | |||||||||||
R4 | AT202高温型磁致伸缩液位变送器，两线4~20mA | |||||||||||
R5 | AT203高温型磁致伸缩液位变送器，输出三线制4~20mA | |||||||||||
| D | 隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 | ||||||||||
E | 本安型 ExibⅡCT4~T6 | |||||||||||
EF | 本安型带安全隔离栅 | W | 加宽型磁翻柱面板 | |||||||||
| J1 | 活动式加热夹套 | J2 | 套管型加热夹套 | ||||||||
J3 | 盘管型伴热装置 | J4 | 深度真空绝热保温夹套 | |||||||||
J5 | 深度真空绝热保温夹套&复合式加热夹套 | |||||||||||
J6 | 自限温电热带伴热装置 | |||||||||||
|
