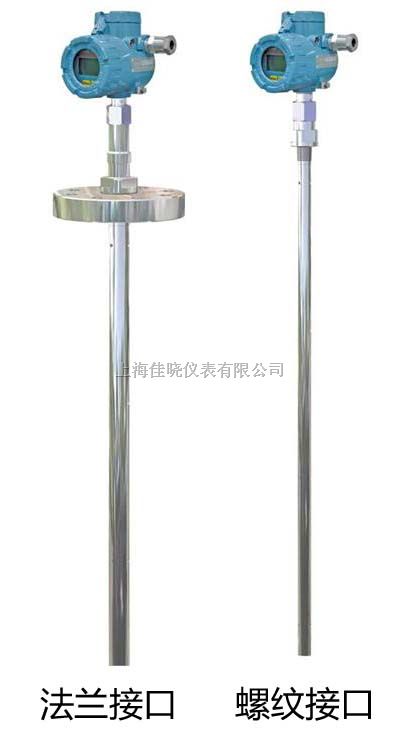

RS2000B导波雷达物位计

产品概述

        RF2000系列导波雷达液(界)位变送器的制造技术全部来自本公司，经过多年雷达液位专家论证，品质质量全方面保证；ULR系列导波雷达液(界)位变送器有多种形式及多种安装方法，几乎适合全部液(界)面的测量，也可应用于粉尘、面粉、沙子及颗粒状的物位测量，完全可以替代如浮筒、磁性液位计的使用；它具有诸多的优点，如测量过程中，其测量精度不受介质密度、温度、压力等变化的影响；又具有简单的安装和调试方法，只需输入组态数据即可使用，它是一种比较先进的液位仪表，广泛用于石油、化工、电力、冶金、制药、食品、油粮仓储等行业。

结构原理

        RF2000 系列导波雷达液位（界）位变送器运用了TDR（时域反射）原理与ETS（等效时间采样）技术。发射的高频窄脉冲沿着导波杆或缆传播，当遇到比先前传导介质（空气或蒸发汽）介电常数大的介质表面时，脉冲波被反射回来。通过等效时间采样技术将纳秒级的传导时间放大为毫秒级的等效时间，采用目标识别算法处理，对虚假回波有效抑制，从而达到精确测量的目的。
        其测量原理为导波雷达表头发射出纳秒级宽度的窄脉冲，脉冲在过程接口处，产生一个参考回波，接着沿着导波杆往下传播，当遇到液体平面时，在气液接触处，由于介电常数发生突变，导致探头特性阻抗发生变化，所以在气液分界面处产生一个回波，即液位回波。脉冲继续往下传播，遇到液体与液体分界面，也会存在介电常数突变，导致分界面也产生了一个回波，即界位回波。而且各回波之间的时间间距都是纳秒级的，回波接收电路通过采用等效时间采样技术，把回波信号在时间轴上放大，完成了把高速信号向低速信号转换的过程。通过处理器运算处理后得到对应的液位高度，然后通过液晶显示和电流输出完成对现场液位的测量。测量过程的关键参数——介电常数指相对介电常数（英文缩写为DK），属于无量纲。实际上，介电常数并不是一个固定不变的数，在不同的测试条件下，其介电常数也不相同。介电常数越大的介质，反射雷达波能力越强，就越容易检测出准确的物位值，基于此项特性通常特殊工况需现场重新组态设定零位、量程。

产品选型
