系列时差式超声流量计

        DY系列时差式超声流量计采用世界先进的非接触式流量测量技术，具有高精度、多用途、低成本安装和维护的特点，利用外夹式或插入式传感器能够快速安装到管道，而且不必断流，可以现场设置参数。

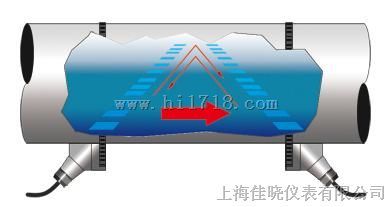

        DY时差式流量计利用两个传感器，传感器A和传感器B，作为超声发射传感器和接收传感器。两个传感器分开一定距离(在TFX1020仪表操作菜单中，输入管径和介质参数后可自动计算获得)，安装在封闭管道外的外面。(传感器可以V型安装，如图所示，也可W型安装和Z型安装，具体采用哪种安装方式取决于管道和介质特性)。流量计工作时两个传感器交替发射和接收经多脉冲宽带放大的超声波信号，该放大的超声波信号线先顺着流体流向，然后逆着流体方向。因为产生波信号在流体中传播时顺流方向比逆流方向快，两者具有时间差，当流体静止不动时，则两者时间差为零，因此只要测量超声波顺流和逆流传播的时间，计算两者的时间差△t即可根据时差超声流量计关于△t与流速V的关系，测量出流速，从而测量出体积流量Q。
                                       V=K×D×dt
                                       Q=S×V
       公式中K是一个常数，D是两个传感器的距离，S为管道截面积。
