◆ 型 号:LC3010系列 ◆ 参 数:LC3010、性能稳定可靠、高温420℃、高压Class 2500LB ANSI、原装费希尔浮筒表头
产品概述

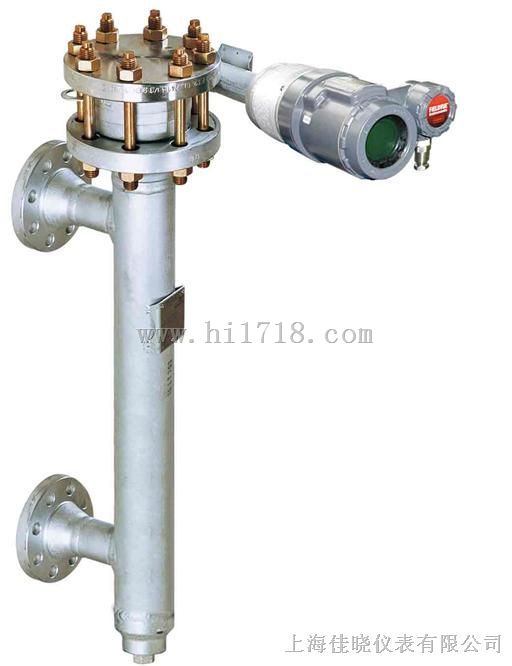

LC3010系列智能型电动浮筒液位(界位)变送器是本公司采用美国费希尔公司原装的FIELDVUE DLC3000系列智能液位控制器表头,其余部分包括液位计主体、扭力管等测量机构由本公司设计制造。该产品本公司已有十年的生产历史,已经拥有数万台的成功使用业绩。该液位计可用来测量液位、界位或密度。能输出4~20mA标准直流信号,利用HART通信协议的DLC3000系列智能型液位控制器还可存取对过程操作至关重要的信息。使用与DLC3000系列智能液位控制器相兼容的375型HART通信器,可获取来自过程、智能液位控制器或浮筒测量室的信息。HART通信器可连接在智能液位控制器的现场接线盒上。由于使用HART通信器,用户可查询、组态、标定或测试智能液位器。利用HART协议,对来自现场的信息可下载到控制系统中或按单个回路的信息接受(详见LC3010产品操作手册和星申仪表选型样本)。
结构原理
LC3010系列产品由原装DLC3000智能液位控制器与浮筒测量室、测量机构、浮筒、扭力管等组成。浮筒浸没在测量室内的液体中,与扭力管系统刚性连接。扭力管系统承受的力量是浮筒自重减去浮筒所受的液体浮力的净值,在这种合力作用下的扭力管扭转一定角度。被测液体的位置、密度或界位高低的变化引起浮筒位置的变化,该变化被传递到扭力管组件,使其产生旋转。扭力管的旋转运动传递到智能液位控制器杠杆上,使固定在杠杆组件上的磁铁发生位移,改变了由霍尔效应传感器检测的磁场并 转换为电信号。变送器采用单片机与相关的电子线路测量过程变量,提供二线制4~20mA电流信号输出,并驱动LCD液晶显示器及提供HART通信能力。变送器内的单片机不仅有环境温度补偿和线性化处理功能,同时也对由于过程温度变化而引起的液体密度变化进行补偿。
设计选型 LC3010 | 智能型浮筒液位(界位)变送器 | 注册型号 | | 1 | 默认HART通信协议 | 通讯方式 | | 0 | 304 | 主体材质 | 1 | Q235钢 | 2 | 321 SCS321 1Cr18Ni9Ti 1.4873 | 3 | 316Ti OCr18Ni12Mo2Ti 1.4571 | 4 | 316 SVS316 OOCr17Ni12Mo2 1.4401 | 5 | 316L SVS316L OOCr14Ni12Mo2 1.4435 | 6 | 特殊材质(需注明) | | H | 外浮筒侧侧安装式 | 安装方式 | C | 外浮筒侧底安装式 | F | 外浮筒顶侧安装式 | G | 外浮筒顶底安装式 | N | 内浮筒顶装式 | | 1 | 测量液位 | 被测参数 | 2 | <
