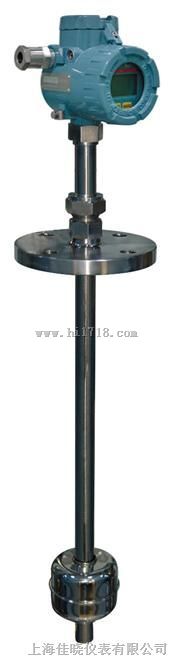

磁浮子液位变送器

结构原理：由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。特点：1、 智能电子部件由一块主机板和一块液晶屏组成；2、  可就地按键调整最程和零点；3、  可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；        4、  在采用HART协议的分散控制系统中同主机进行双向通讯；5、  带有EEPROM，不因断电丢失数据。参数：     测量范围：0~3500mm     供电电压：12~36V  DC     输出信号：两线制4~20mA.DC叠加数字信号，由             用户选择开方或线性输出；     负载电阻：250Ω     测量精度：±10mm     环境温度：-40~80℃    工作温度：-20~120℃    公称压力：≤1.6MPa     法兰标准：A：JB/T82.1-94(平面法兰)          　　　　DN100   PN1.6 球φ90          　　      B：JB/T82.1-94(平面法兰)          　　　　DN80  PN0.6 球φ76      介质密度：≥0.65g/cm­³      介质粘度：≤0.015PaS      接液材质：不锈钢      防护等级：IP65　               产品选型表：

型　号	规　格			表 示 内　容
UHZ-518B				磁浮球液位变送器
	01			顶置式
	02			侧侧式
	03			侧底式
	04			支架式
		H		测量范围H
			*	引颈长度(选01型时请注明)
UHZ-518B	□	□

            四种安装方式：A：顶置安装    B：侧侧安装   C：侧底安装  D：支架安装(订货时请用户注明安装形式和引颈长度L值。)
