价 格:
电议
型 号:
Werth SCOPECHECK
产品介绍

德国影像仪

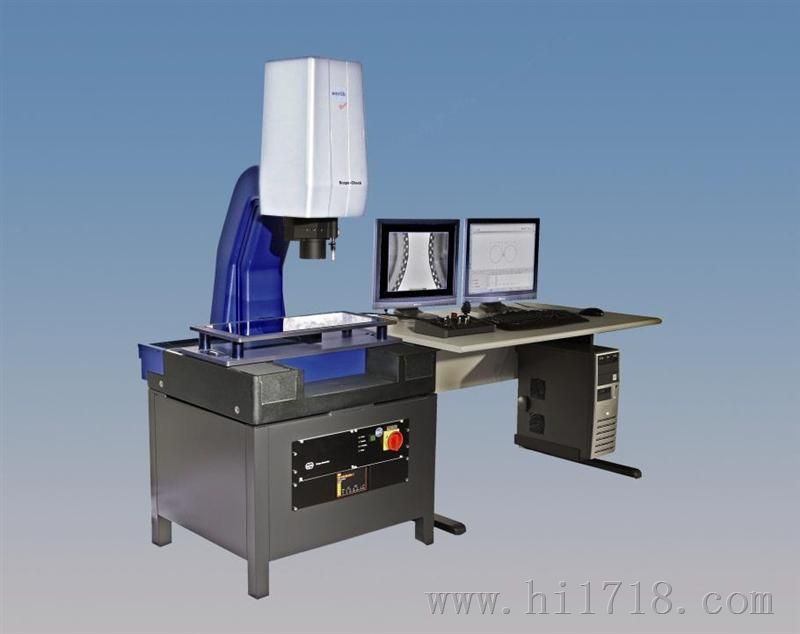

Scopecheck MB移动桥式复合光学三坐标测量机
德国Werth公司生产的Scopecheck MB移动桥式复合型三坐标测量机,采用整体大理石基座,气浮导轨系统,测量灵活性强,具有可拆卸式底光源系统,并采用专利平行光源,非常适用于大型零部件的现场测量。

主要特点:
◆ 大测量范围新型复合移动桥式光学三坐标测量机
◆ 可拆卸式玻璃工作台,高精度气浮导轨系统
◆ 大理石工作台选配专利设计平行底光,可移动式底光源将在更广泛的领域应用
◆ 针对大型工件检测所设计的平行底光源系统,使复杂工件的测量更为简单 新型的复合型三坐标测量机
◆ 利用自动影像传感器及投射光和透射光对几何元素进行测量
◆ 集成放大光路 (0.5x-5x 最终放大比率16x-160x,置 换镜头1x-100x 最终放大比率 34x-3400x),Z轴自动聚焦法测量
◆ 可选配接触式测头、点激光、线激光、光纤、色敏(适用测量透明工件)各种传感器及彩色CCD图像处理系统
◆ 系统测量模块化,使检测更为便捷、快速、简单

技术参数:

Scopecheck MB移动桥式

测量范围

5002000mm(可选)

6003000mm(可选)

4501500mm(可选)

1)允许测量误差

(1.8+L(mm)/500)μm

(2.7+L(mm)/400)μm

(2.9+L(mm)/300)μm

2)允许测量误差

(1.8+L(mm)/500)μm

(2.9+L(mm)/400)μm

(4.5+L(mm)/300μm

分辨率

0.1μm

工作台承重

500-1000kg

定位速度

250mm/s

加速度

100mm/s2

电压

230V

气压

Min.6bar

仪器重量

2000-5000kg

适用温度

10-35

1)精度保证环境条件

20±1o Δ=0.5o/h

2)精度保证环境条件

20±2o Δ=1 o/h

精度检定光学放大倍率

5X

 可选配专利Werth Zoom高放大倍率(0.68-6.8X1-10X),大工作距离(80mm标准或20mm-220mm可变)十级自动变焦系统,更高测量精度可选
依据标准 ISO 10360 VDI/VDE 2617
