接触式轴类测量仪

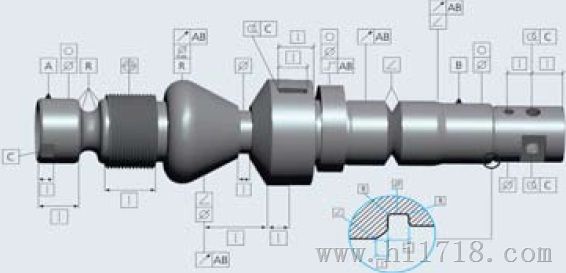

德国耶拿光学集团JENOPTIK系列光学非接触式轴类件测量系统，可测传动轴、发动机
阀、涡轮增压器轴、驱动轴、齿轮轴、凸轮轴、曲轴以及重型大型轴类工件。
◆ 3010采用空气静压轴承导轨和高精度直线光栅测量系统
◆ 特别坚固的结构，头架和尾架，驱动器和测量系统不仅
适合计量室环境而且适合车间现场环境
◆ 测量仪的测量精度由高精度的光栅尺来保证
◆ 提供设备硬件和软件的长期维护和保证
◆ 独有的精度修正和在线补偿技术，以及各种轮廓型线的
分析计算
◆ 特大花岗岩机体，抗震性好，稳定性好
◆ 测量操作和编制工件测量程序均无需特珠的软件知识
◆ 为发动机工业领域的许多用户开发了丰富的特殊测量
评定软件
德国耶拿光学JENOPTIK接触式轴类测量仪

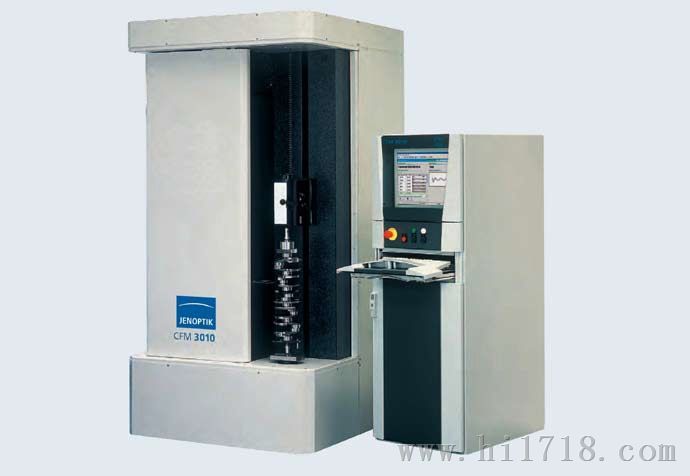

JENOPTIK CFM 曲轴和凸轮轴测量机
测量精度总误差 小于典型工业零件公差的10%
径向 ±0.2μm
角向 1角秒
轴向精度 0.001+1L/300000(L mm)
主轴 跳动≤0.3μm
轴系 高精度空气静压轴承直线导轨
测量范围:
工件长度 1200mm(1500mm可选)
工件回转直径 300mm
工件重量 150kg
径向测量轴(X-轴)
测量行程长度 210 mm
测量分辨率 0.02μm
精度 ±0.2μm / 210 mm全长
测量力(任意设定) 1, 2, 3 ,4 N, 测量力在全行程内恒定
垂直测量轴(Z-轴)
测量行程长度 1200mm
测量分辨率 0.1μm
精度 ±5μm / 1200mm全长
垂直移动速度 任意设定可调 5-150mm/s
回转主轴(C-轴)
分辨率 0.00005度
精度 1角秒
主轴跳动 ≤0.3μm(专利精密密珠轴承)
回转测量速度 任意设定可调1 - 40rpm
