标准试验直指

标准试验直指|75N推力试验指|50N指力直指

一、产品概述

符合IEC61032图7试具11、GB/T16842图7试具11、IEC60884、IEC60598、IEC60335、IEC60065、GB8898、GB7000、GB4706及GB2099等标准要求。用于检验防止人体触及部件，也可用于检验外壳的孔或外壳内部挡板的机械强度。

可定制：配接线端子做防触电试验，或手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。型号后带T的为自带推力，有尼龙外壳（防触电试验）及不锈钢外壳（强度试验）选择。

二．主要规格及对应技术参数：

参数/型号  CX-11   CX-1150        CX-1175

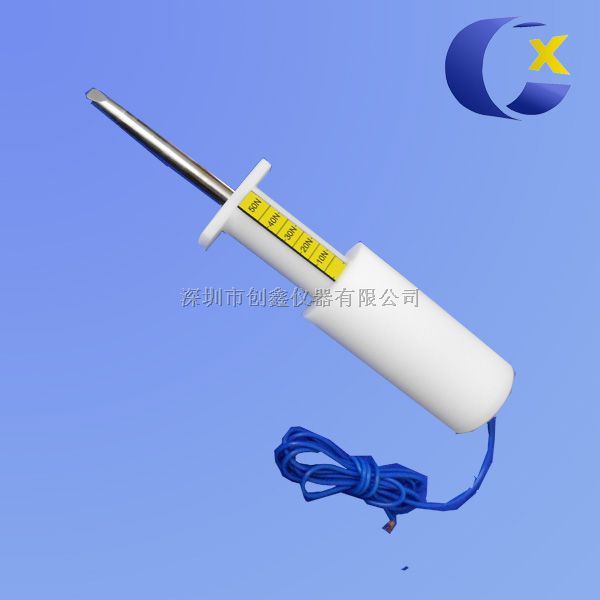

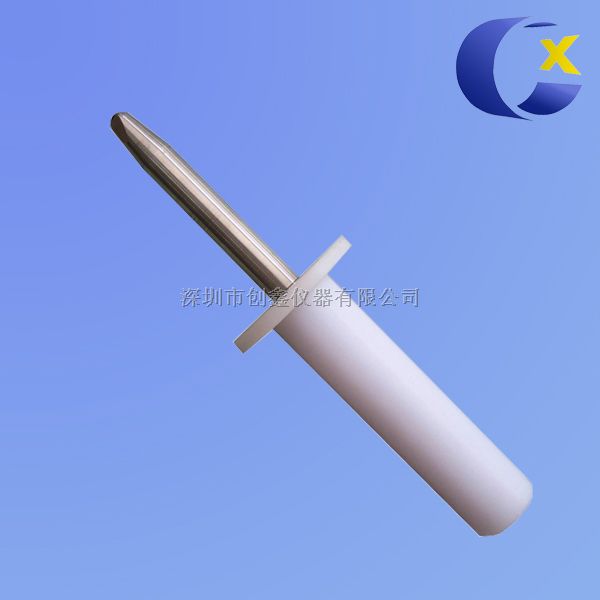

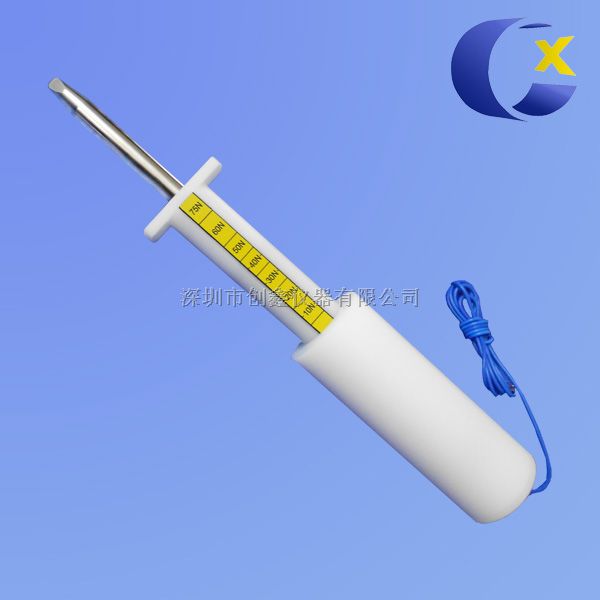

名称      试验直指 50N推力试验指  75N推力试验指

1         200 -0.05 200 -0.05     200 -0.05

2         80±0.2    80±0.2      80±0.2

3         R2±0.05   R2±0.05     R2±0.05

4         S4±0.05   S4±0.05     S4±0.05

5         37°0 -10’37°0 -10’ 　37°0 -10’

6　　　　14° 0 -10’14°0 -10’　14° 0 -10’

7　　　　Ф120 -0.05　Ф120 -0.05　Ф120 -0.05

8　　　　Ф50　　　　　Ф50　　　　　----

9　　　　5±0.5　　　　5±0.5　　　　----

10       ----         0-50N推力     0-75N推力
