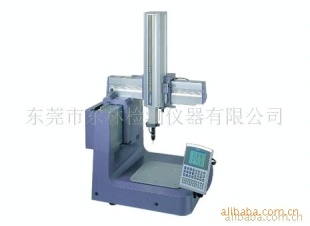

三丰三座标测量机

三坐标测量机胞    BH-V507/BH-V574

测量范围               X轴 400mm 500mm 500mm 700mm 700mm
                               Y轴 400mm 400mm 700mm 700mm 1000mm
                               Z轴 300mm 400mm 400mm 600mm 600mm
测量精度*             E=(1.9+3L/1000)μm (当使用TP200时)E=(1.7+3L/1000)μm (当使用SP600/MPP-100时) R=1.9 μm (当使用TP200时) R=1.7 μm (当使用SP600/MPP-100时)
分辨率                   0.0001mm(0.1μm)
导向方式              各坐标轴上的空气轴承
驱动速度              CNC模式 8-300mm,合成速度520mm/s
操纵杆模式          0-80mm/s(高速模式) 0-3mm/s(低速模式) 0.05mm/s(微进给模式)
测量速度      8mm/s
测量加速度 各轴加速度0.13G, 合成加速度0.23G
工件 高度 480mm/510mm/510mm/800mm/800mm
重量             180kg/180kg/180kg/500kg 1000kg
重量                     360kg/495kg/615kg/1390kg 1630kg
气压                     0.4Mpa
空气消耗量          60升/分(在正常条件下),气源:120升/分
