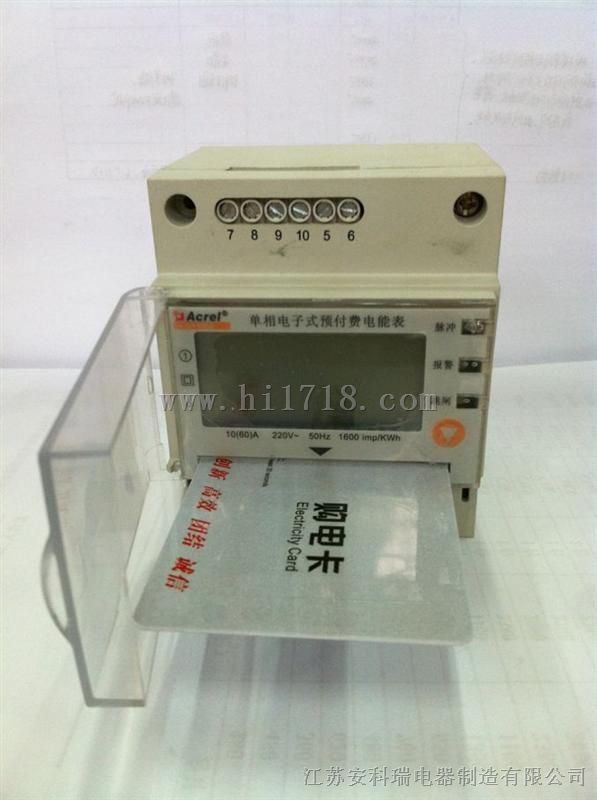

DDSY1352导轨式单相预付费电能表

一、IC卡预付费售电管理系统组成

(1)管理部门为用户安装IC卡预付费电表。

(2)IC卡预付费管理系统软件登录用户信息，完成新用户开户。

(3)管理部门通过读卡器为用户制作用户卡，写入必要的运行参数信息。

(4)用户将用户卡插入自己的IC卡表，将运行参数信息传入IC卡表，同时将IC卡表内数据返写到用户卡。

(5)当剩余电量满足一定条件时，预付费电表闭合控制开关，允许用户用电。条件不满足时，预付费电表断开控制开关，不允许用户用电。

(6)用户持用户卡到管理部门缴费充值，IC卡预付费管理系统通过IC卡读写器将IC卡表返写信息读入系统进行结算分析，同时将新的运行参数传递到用户卡。

(7)用户再次将用户卡插入预付费电表，手动合闸，则可继续用电。

二、DDSY1352预付费电表—产品功能

2.1功能描述、

报警跳闸和预付费功能

   当表内剩余电量低于设定的报警电量1时，电表报警指示灯点亮，提示用户剩余电量不足。 当表内剩余电量低于设定的报警电量2时，电表跳闸报警，并点亮跳闸指示灯，提醒用户购电；插卡后可手动重合闸，当剩余电量用至0时，跳闸断电。仅用户购电后才可恢复用电.

三、预付费专用断路器—基本原理

自带延时分励装置，可在预付费电表与微型断路器间建立信号联络，当电表发出控制信号或当信号联系失效时，自动切断电路限制供电 ?对线路过载和短路提供保护

四、负载控制示意图

① 当表内剩余电量>报警电量2时，电表输出合闸信号给TS开关，开关合闸，用户可用电。

② 当表内剩余电量≤报警电量2时，电表输出分闸信号给TS开关，开关分闸，用户断电，提示用户电量不足，需要购电；用户插卡后可手动合闸继续用电，直至剩余电量为0。

③ 当表内剩余电量≤0时，电表分闸，用户必须购电后才能重合闸继续用电

 五、IC卡介质

逻辑加密卡SLE4442卡我们采用4442卡作为传输介质，并对卡上数据实行动态加密，保证数据传输的安全。

当IC卡插入电表后，如果电表正确处理完毕，则提示读卡成功；若卡有错误导致电表不能正常处理，则显示Exx，指示错误类型

六、读写器

 URD-R310读写器（深圳明华）

 七、IC类型

八、预付费售电管理系统

8.2名词解释

 户号：12位数字，由售电系统自动生成，不重复

 表号：12位数字，由电表编号确定，开户后和户号绑定

 预置电量：电表未开户购电前电表内预存的电量，开户抵扣

 报警电量：次LED提醒用户需购电的电量门限

 预跳电量：第二次跳闸提醒用户需要购电的电量门限

 囤积电量：允许用户表内的剩余电量

 购电次数：开户时为1，每购一次加1

 剩余电量：表内剩余的电量值，用电递减

 累计购电量：自开户起累计所购电量 预付费售电管理系统软件组成

8.3开户流程

8.4换表流程

九、 预付费售电管理系统设计依据

 GB/T18460.1 IC卡预付费售电系统 第1部分：总则  GB/T18460.2 IC卡预付费售电系统 第2部分： IC卡及其管理

 GB/T18460.3 IC卡预付费售电系统 第3部分： 预付费电度表

作者简介：杨兴媚  （1988-），女，本科，江苏安科瑞电器制造有限公司，技术工程师，主要研究方向为智能电力监控与电能管理系统，Q Q： 2880157875
