分项计量电能表DDSD1352

学校、学生公寓、职工宿舍电能计量系统方案
1 客户关注
如何全面监视学校各部门、院系的用电量，实现独立电费计量。
学生宿舍、职工宿舍的用电实行先购电后用电的管理模式。
如何通过监视和管理，持续有效地降低电能成本。

2客户收益
分散采集监控，集中管理，大大提高管理效率和管理质量。
 细化电能管理，量化电能收费。
对学生宿舍、职工宿舍变被动收费为主动交费。

3 电能计量系统方案

方案配置
1、动力箱总进线计量
        配置ADL3000-KLH导轨式多功能电能表，可测量三相四线制供电系统电能、电压、电流、功率等主要电力参数，并具有谐波检测功能。
2、三相出线计量
        配置DTSF1352电能表，可测有功电能、电流、电压信号。直接接入、经CT接入均可，直接接入测量电流80A。
3、单相负载计量

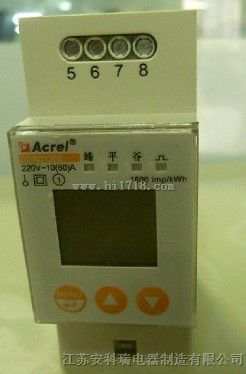

        A、配置DDSD1352电能表，可测有功电能、电流、电压、功率、功率因数、频率信号。直接接入，测量电流60A。
        B、配置DDSF1352电能表，可测有功电能、电流、电压信号。直接接入、经CT接入均可，直接接入测量电流80A。
4、宿舍、学生公寓计量
        A、配置ADF100多用户预付费电能表，可同时计量6路单相回路，先购电后用电，实现远程操控、功率限制。
        B、配置DDSY1352预付费电能表，可实现先交费后用电。直接接入，测量电流60A。

4 通讯网络组建
        1、设备层的导轨式电能表、多用户电能表组成RS485总线网络。
        2、网络层通讯前置机进行数据采集、通讯协议转换(Modbus-TCP/IP)。
