通讯基站电源管理监控系统

一、基站供电系统简介

     基站内通信设备用电类型常见－48VDC、＋24VDC、220VAC。新建基站均配置1套交直流供电系统，分别由1台交流配电箱/屏、1套-48V高频开关组合电源（含交流配电单元、高频开关整流模块、监控模块、直流配电单元）和2组（或1组）阀控式蓄电池组组成。因基站直流供电均采用正极接地的方式，因此供电电压为负。

二、通信基站电源系统的组成  通信基站供电系统图

（一）基站供电系统设备组成

     交流供电系统：由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱（具备市电油机转换功能）组成。直流供电系统：由高频开关组合电源（含交流配电单元、监控模块、整流模块、直流配电单元）、两组（或一组）蓄电池组组成。

（二）基站供电系统运行方式 交流供电系统运行方式

     交流供电系统运行方式：

（1）市电正常时，由市电供电；

（2）市电停电后，移动油机未到站时，站内通信设备由蓄电池放电供电；

（3）移动油机到站，待油机启动后，由油机供电；

（4）市电恢复后，由市电供电。

       直流供电系统的运行方式：在线恒压充电的全浮充供电方式。

（1）当交流电源正常时，由整流器和蓄电池并联浮充供电（整流器一方面给通信设备，一方面又给蓄电池充电，以补充蓄电池因自放电而失去的电量）；

（2）当交流电源中断后，由蓄电池单独向通信设备供电；

（3）当交流电源恢复供电时，开关电源的监控模块自动启动整流器向通信负荷供电，并对蓄电池进行充电。

       蓄电池组既为备用电源，又可以吸收高频纹波电流。

三、机房整体布局

（二）交流配电箱

      交流配电箱具备两路电源转换（一路市电、一路移动油机），并为开关电源、空调、照明等交流用电设备提供交流供电回路的功能。

     一般为380V/100A（63A）交流电源总输入。当所需市电引入容量小于5KVA时，可以引入单相220V交流电源。

三）高频开关组合电源

      高频开关组合电源：将交流电源整流成直流电源，通过内部直流汇集排及直流配电分路为通信设备供电，并对电池进行充电管理。

      高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成。

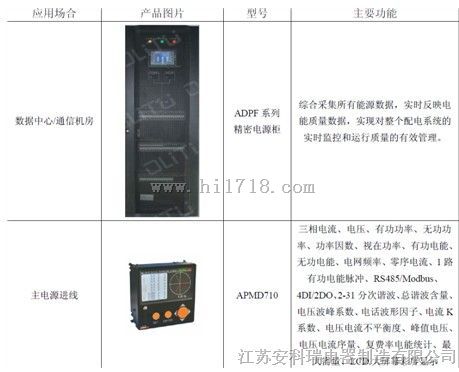

四、应用案例

作者简介：杨兴媚  （1988-），女，本科，江苏安科瑞电器制造有限公司，技术工程师，主要研究方向为智能电力监控与电能管理系统，Q Q： 2880157875
