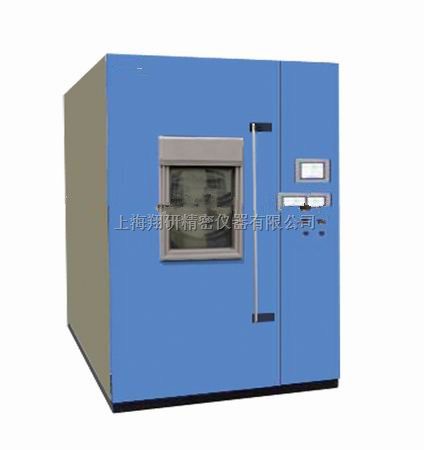

太阳能组件老化试验箱SUN-UV-2A

一、仪器简介

紫外光伏组件试验箱采用UV灯的原因在于它们比其他的灯管更为稳定，并且能更好的再现试验结果。采用荧光UV模拟阳光对物理性质的影响，例如亮度下降，龟裂，剥落等方面，是的方法。

太阳能紫外（UV）试验箱

紫外光伏组件试验箱采用UV灯的原因在于它们比其他的灯管更为稳定，并且能更好的再现试验结果。采用荧光UV模拟阳光对物理性质的影响，例如亮度下降，龟裂，剥落等方面，是的方法。有几种不同的UV灯可供选择。灯的主要差别体现在它们在各自波长范围内产生的UV总能量上的不同。光源系统为美国原装进口UV-A紫外荧光灯管，UV-A的光谱波长的峰值强度处在340nm,因此GB/T19394-2003NO.5所需要的试验光谱辐照度不超过对应太阳（夏日赤道正午时平均阳光）辐照度的5倍，UV-A340nm紫外荧光灯的波长范围及辐射量最为近似。由于紫外荧光灯灯光照能量输出会随工作时间而逐步衰竭，为了有效调整辐射能量因时间衰竭造成实验的进程，因此必须配备光照辐射能量调节系统，至此可得一相对稳定的光照辐射。

型号：SUN-UV-2A

光伏紫外光试验箱/光伏紫外箱技术指标

温度范围：RT＋10℃～80℃

温度偏差：±2℃

温度波动度：±0.5℃

紫外线波长：280～400nm     UVA：280～320nm     UVB：320～400nm

波长准确度：≤±15%

紫外辐射量280nm～320nm：5-7.5KW·H/W2

              280nm～385nm：15KW·H/W2

辐照度均匀性：≤±15%

试验时间：0～9999H  可调

黑板温度：40℃～65℃

 紫外光照连续及间隙时间交替可调

满足AM1.5标准，小于太阳光光谱辐照度的5倍，同时确保280～400nm辐照度，＜250W /m2标准要求

光伏紫外光试验箱/光伏紫外箱结构

箱体外壳材料：优质宝钢A3板喷塑处理

内胆材料：。进口SUS/304不锈钢拉丝发纹板

加热方式为镍络合金管装翅片式加热，升温快，温度分布均匀

箱门为左侧开启式 ，开闭轻松自如并便于组件的存取。

UV灯管采用组合式灯架，灯管组合排列使用，安装方便

试验箱底部采用高品质可固定式PU活动轮。

试样表面与紫外线辐射呈平行设计。灯管一侧放置样品，另一侧带反射罩。有效利用灯管能源；

光伏紫外光试验箱/光伏紫外箱加热系统

采用U型钛合金高速加温电热管

完全独立系统，不影响光照辐射试验及控制线路

温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益

具有加热系统的防超温功能

光伏紫外光试验箱/光伏紫外箱黑板温度控制

采用黑色铝板联接温度传感器

采用黑板温度仪表控制加热，温度更稳定

1、 彩色LED触摸屏控制仪表，控制精度±0.1℃；

2、 西门子PLC可编程控制系统；

3、 具有断电记忆功能，复电时可继续剩余之试验过程；

4、 温度控制均采用P . I  D＋S . S  R，系统同频道协调控制，可提高控制元件与界面使用之稳定性及寿命；

5、 触控式设定、数位及直接显示；

6、 具有P . I  D 自动演算之功能，可减少人为设定时带来之不便；

7、在运转或设定中，如发生错误时，会提供警示迅号；

8、 停电记录装置十年；

9、 法国“施耐德”元器件；

10、 非利浦整流器和启辉器（保证每次开机均可点亮紫外灯）；

光伏紫外光试验箱/光伏紫外箱光源系统

光源为美国原装进口UV-A紫外荧光灯管，UV-A紫外灯管的光谱为连续光谱，光谱分布范围280nm～400nm内，UV-A的光谱波长的峰值强度处在340nm，因此与GB/T19394-2003.NO.5所需要的试验光谱辐照度不超过对应太阳（夏日赤道正午时平均阳光）辐照度的5倍，UV-A340nm紫外荧光灯的波长范围及辐射量最为近似。

UV-A紫外荧光灯管的有效使用期限为1800±100小时左右，因配备了光照辐射能量调节系统，因此使有效期限得以加长至2600小时左右。

紫外辐射计采用高质量UV-A、UV-B辐射测量仪，主表与传感器设计为分离便于各种环境下应用。

UV-A传感器频谱范围：280-400nm
