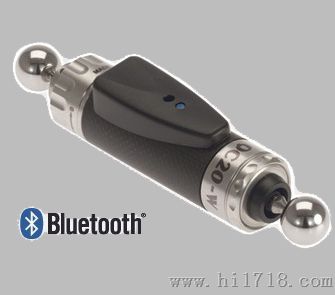

QC20-W球杆仪

英国雷尼紹QC20-W球杆仪

一、仪器简介

QC20-W系统是基于雷尼绍多年球杆仪测试的经验而推出的，性能更优异，操作优点更显著特点：

1、Bluetooth无线技术确保了无需处理线缆问题、在防护门关闭的状态下操作，并降低了系统损坏的可能性。

2、新硬件和软件允许您进行“部分圆弧”(220°) 测试。测试的灵活性获得大辐提高，包括：

3、Z轴测试更加方便（无需用户定制卡具）

4、降低了对轴行程的要求（典型情况下，加工中心的Z轴和车床的X轴行程较短）

5、仅需一次中心设定就能测试3个平面，对其中2个平面进行“部分圆弧”测试，然后显示“空间分析”结果。

6、数据读取速度更快，可提高对小测试圆和高进给率的分析能力。

7、改进的软件包含许多新特性，扩大了测试范围，使用更方便。

使用标准QC20-W组件

    QC20-W球杆仪标准组件包括一个100 mm长的球杆仪和50、150和300 mm长的加长杆。球杆仪与不同尺寸的加长杆组合使用，可以进行100、150、250、300、400、450、550或600 mm半径的测试。

全新设计的球座（包括新的中心座和工具杯加长杆），使QC20-W可以在通过中心座轴线的平面上执行额外的220°“部分圆弧”测试。这意味着您可以在无需进行多次中心座定位的情况下，在互相垂直的三个平面上执行球杆仪测试，从而加快了测试效率（如果执行半径大于150 mm的“部分圆弧”测试，则需要用户定制卡具）。

在新的“空间分析”报告功能中也可以使用测试结果（参阅软件章节），保证所有数据均围绕同一个点进行采集。

使用可选附件：

1、通过使用一系列附件，QC20-W球杆仪系统的功能大大增强。

2、采用额外的加长杆，可执行半径长达1350 mm的测试。

3、小圆组件可以进行50 mm半径的测试。

4、使用VTL（立式车床）适配器也可在两轴机器上进行测试，使用车床组件可在多种车床上进行测试。

5、采用这些选项加上使用各种进给率的灵活性，QC20-W测试极为灵活。

组件

标准的QC20-W组件包括：

1、QC20-W无线球杆仪（1只CR2电池）

2、工作台中心座

3、工具杯

4、50 mm、150 mm和300 mm球杆仪加长杆（允许各种测试直径）、

5、Ballbar 20软件手册（以光盘形式提供）。

6、中心设定球

7、机器验证卡

8、校准证书

9、系统便携箱

10、zerodur 校准规

二、技术参数

QC20-W规格
