一、  产品概述

上海翔研精密仪器有限公司是济南时代试验机签约代理商。

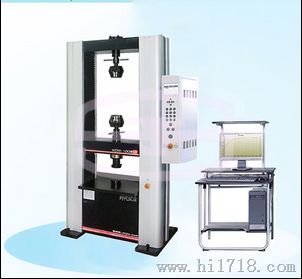

    WDW-100E微机控制电子式试验机是我公司在原有机器的基础上进一步完善且满足国家标准GB/T16491-2008《电子式试验机》而设计的新型整机。该产品外观新颖、特点鲜明、通用性强。

该试验机采用国际上、最可靠的电子式试验机的主机结构、日本松下公司生产的交流伺服调速系统和电机。PC机控制系统实现了试验力、试样变形和横梁位移等参数的闭环控制和符合国家标准GB/T228.1-2010《金属材料拉伸试验第1部分：温室试验方法》要求的数据处理，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、试验数据的自动处理（根据相应的试验方法）和处理结果的磁盘存储。

另外，国内实现了金属薄板r值、n值的自动测量与处理，特别设计的控制模式智能设置专家系统和网络数据库技术的应用，使该试验机在技术上达到了国际先进水平。

 二、技术参数

  试验力：     100KN

  试验力准确精度： 优于示值的±1%/±0.5%（精密级为±0.5%）

  力值测量范围：   试验力的0.4%-100%FN

   变形测量准确度： 在引伸计满量程的0.2%-100%   范围内优于示值的±1%（精密级为±0.5%）

  横梁位移测量：  分辨力0.001mm

  横梁速度范围：  0.005mm/min~500mm/min无极调速；任意设定

   试验空间宽度：   600mm

   附具形式：       标配楔形拉伸附具、压缩附具、弯曲附具、及用户提出的其它附具；

   主机外形尺寸（宽×深×高）：1010×750×2210（mm）

   整机形式：  落地式

  质量：      1100kg

三、技术优势

1主机结构

单传感器、双空间结构，双空间机型在使用时拉伸和试验传感器的受力方向都是一致的，避免了传感器双向受力。

2、关键零部件的加工

   关键零部件采用日本进口的大学加工中心加工，而且配以无间隙精密滚珠丝杠传动，从而有效保证了试验机的准确度和试验机的耐久性。

3、铝合金外型

 独立于机架外的流水型铝型材外罩以及镶嵌式装饰条可根据用户要求定制色彩，而且易于机器维护。

4、主机机架

   四立柱式保证主机足够刚性，减速机采用进口减速机，传动效率高，噪声小，回程速度快，加之进口减速机极小的齿间背隙，使整机进回程误差为零，确保了整机的位移精度。

5、夹具

操作方便，夹持可靠的各种材料的夹具

6、遥控盒

   具有手动控制、电动等功能

7、试验力测量装置

采用高稳定性、高精度应变式力传感器（美观进口），确保试验力示值误差极限控制在+-0.5%以内，可同时使用多个传感器，实现宽范围的试验力测量。

8、急停

在遇到意外的情况下，能够可靠，迅速的锁定设备。

9、控制传动系统

采用进口数字式交流伺服器，控制精度高，高响应频率的的交流伺服电机，保证传动系统的效率高，噪声低、传动平稳，并且保证速度示值允许误差极限在+-0.2%以内。

10、微机控制系统

   虚拟仪器技术的完美应用，使试验力、变形、试验曲线和所有人机交互操作所需按钮均在屏幕上“真实”的显示出来，所有操作只要一只鼠标器就能完成。

11、试金的控制器

试金的控制器完美的实现试验机闭环控制功能的境界
