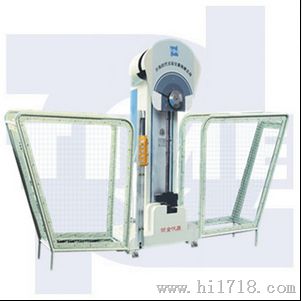

夏比冲击试验机JB-300C/500C

一、仪器简介

上海翔研精密仪器有限公司是济南时代试验机签约代理商。

本产品按国标GB/T229—1994《金属夏比缺口冲击试验方法》主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行冲击试验，是老式JB-300B冲击试验机的升级换代产品。

本机常规配置摆锤的冲击能量为300J，其有效测试范围为30-270J。根据用户的实际需要亦可另为增加一套冲击能量为150J的摆锤，其有效测试范围为15-135J。

二、仪器特点

1、电气控制部分的显著优势

1、以进口PLC可编程序控制器作为电气控制系统核心，采用高精度光电编码器作为角度采集传感器。

2、开门式强电板，保养维修更简单。

3、用电刷离合器取代老式的单电刷离合器，解决了设备同时满足于三项四线制和三相五线制不同的供电方式。

2、机械部分的显著优势

1、摆轴采用简支梁结构支撑，结构简单，加工精度高。

2、采用国际流行结构设计，外观美观大方，结构合理。

3、高刚性的摆杆防止摆锤在冲击完试样后的抖动。

4、采用标准双击减速器，效率高，彻底避免了传动故障。

5、结构模块化，减少了加工和装配环节，主机精度大大提高。

6、主机底座和立柱一体化设计铸造加工，高稳定性，高刚性。

7、用光电接近开关代替老师的机械式限位开关，预扬角恒久不变。

3、安全性的显著优势
采用不锈钢材料的半封闭或全封闭式防护罩将摆锤整个运行轨迹包含在内，同时防止被冲断的试样飞溅伤人，限度的避免了误操作给操作人员带来的伤害，保证安全。

三、技术参数

摆锤冲击试验机JB-300C主要技术指标：

冲击能量：300J

度盘刻度范围及分度值：300J级2J

摆锤预扬角：150°

摆锤中心至冲击点(试验中心)距离： 750mm

冲击速度：5.2m/s

试样支座跨距：40mm

试验机重量： 约430Kg
