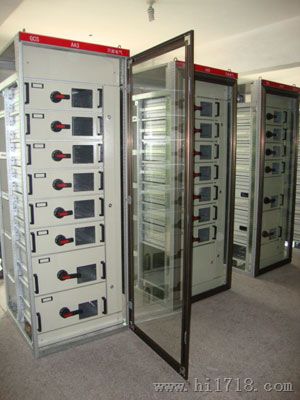

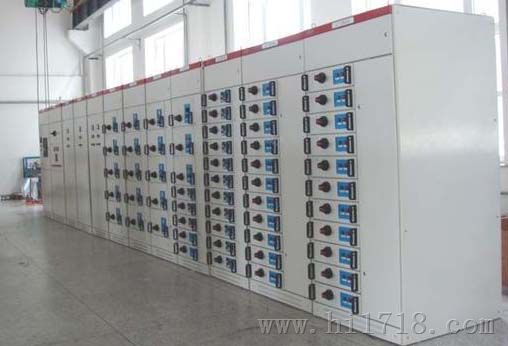

新型的GCS开关柜

GCS柜体框架采用FA28，C型KS型材组装而成，C型及FA28利用联角板定位螺栓连接的无焊接结构，KS焊接面成。零部件的成型尺寸，开孔尺寸，设图间隔实施模数化、FA28及KS模块为E=20mm，C型材模数孔为E=25mm。柜架分成母线、功能单元、电缆三个相互隔离的区间，可防止事故扩展和便于带电维修。
      二、我厂生产的GCS抽屉柜是参照原GCK-1的基础上改进而成的，柜体的有效高度为1800mm，抽屉的高度模数为200、300、400、500、600及200/2，最多可装入18个1/2×200抽屉。抽屉的安装空间大且能满足四级开关的要求。抽屉间隔垂直，母线室及电缆室均有效地隔离，以满足用户的要求

GCS低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
   GCS开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
GCS (G是封闭式开关柜  C是抽出式   S是控制中心)
结构特点l
1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高
2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
5.开关柜的顶部根据受电需要可装母线桥。
