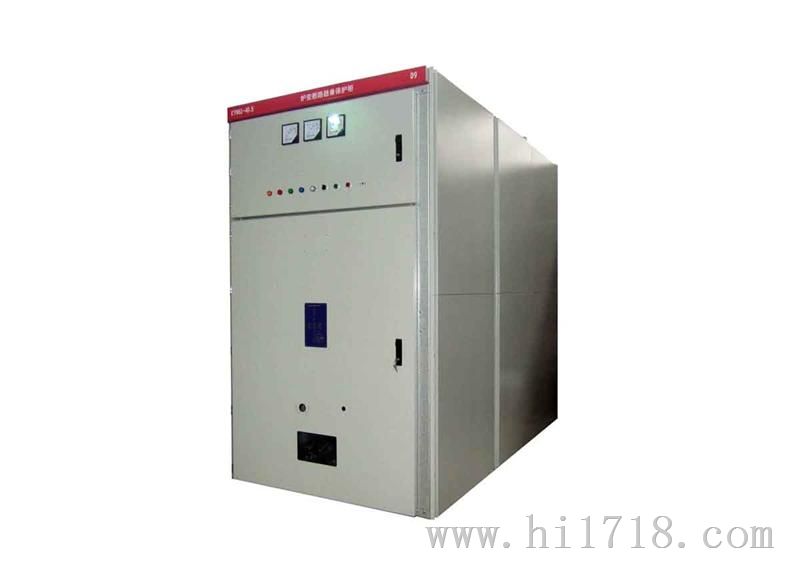

KYN61A配电柜

特性和功能
    关柜结构按组成可分为柜体、手车两大部分。柜体内配用新型全绝缘真空断路器或进口六氟化硫断路器。柜体采用组装结构提高了手车与柜体的配合精度，产品外形美观，能迅速组织生产、装配，能及时交货。柜体为进口敷铝锌弯制，用螺栓组装成型。
    典型方案按功能特征可分为继电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔，因此可阻止电弧延伸，从而使可能产生的鼓掌限制在很小的范围内。除继电器仪表室外，其它隔室均有独立的滑压通道。当某一部分需要换元件或维修时，不需要全柜停点，只需切断元件两端的电源，维修人员即可安全进入该室。其外壳防护等级为IP3X；手车室门打开，断路器手车处于断开/试验位置时防护等级为IP2X。
    可实现闭门操作。开关柜的各项正常操作，包括断路器分合闸，断路器手车推到工作位置和退出到断开/试验位置以及接地开关的分合闸都能在高压隔室门关闭条件下进行。
    开关柜具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等其它一次方案。本开关柜采用复合绝缘，材料工艺完全立足于国内。
主回路采用绝缘母线，相间及连接头配有用阻燃材料注塑而成的绝缘套，主母线为分断母线，相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。
    在电缆室里装有电流互感器、接地开关等，宽裕的空间便于多根电缆的连接。
    触头盒前装有金属活门，上下活门在手车从断开/试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭，形成有效隔离。
    主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能。
