10KV接地棒带线

10kv接地棒带线适用于高压10kv室内母排使用，型号为JDX-NL型。

10kv接地棒带线要是户内母排接地线和变电母排接地线。其常用的接地棒为：平口螺旋接地棒和手握式接地棒。常用棒的直径一般为：30mm、32mm、36mm。平口螺旋接地棒夹持牢固，可靠性高；但是不容易操作。手握式接地线操作方便，但是夹持不牢固。这2种接地棒主要用于户内母排使用，平口螺旋接地棒型号：JDX-NL;手握式接地棒型号：JDX-NS.
　　10kv接地棒带线接地线常用的软铜线根据截面积分：16方，25方，35方，50方，70方，95方和120方。其中25方较常用。接地软铜线根据使用方式分为：分相式、合相式、串联式。
　　10kv接地棒带线接地方式一般用接地夹或接地钉，如果使用接地钉需要确定地钉的长度。
根据不同的电压等级，母排接地线常用配置为：

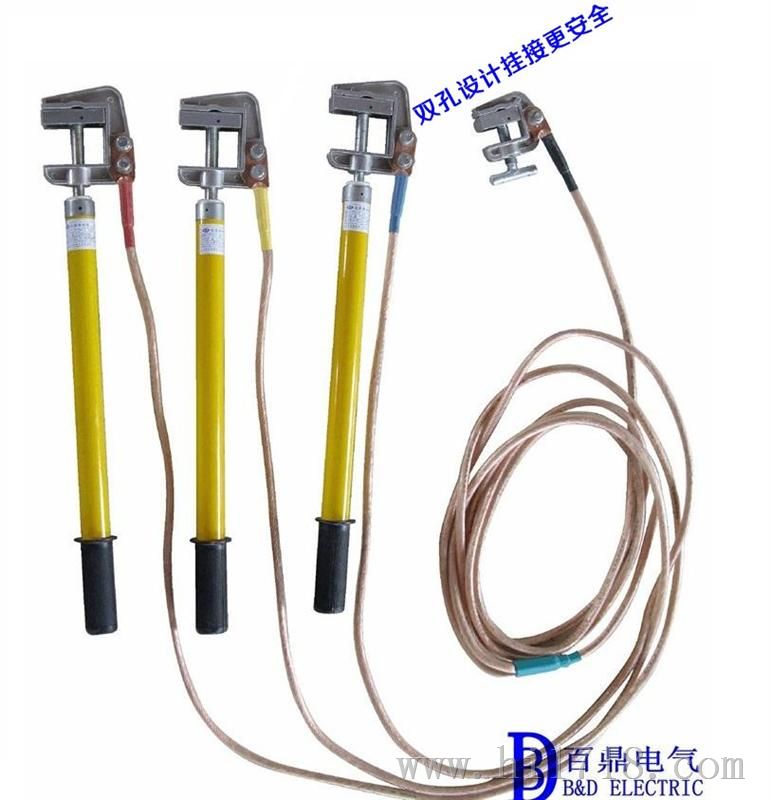

10kv接地棒带线JDX-NL-10kv配0.5米平口螺旋接地棒3根，25方3*1+3米软铜线，接地夹一个。

JDX-NL-10kv配1米平口螺旋接地棒3根，25方3*1+5米软铜线，接地夹一个
JDX-NS-10kv配0.5米手握式接地棒3根，25方3*1+5米软铜线，接地夹一个。
