10kv校相棒

10kv校相棒（核相器）

在电力系统中，相序是否一致，直接关系到能否并运行，相序的正负，又影响到电动机的转动方向，故测量相序是很必须的。以往，测量高压系统，一般都采用电压互感器测量,很不方便。根据这种情况，为了减轻广大电工工人的劳动强度，我公司研制生产了HX-85型10KV线路核相器（10KV线路核相器、验电两用仪）。该核相器结构合理，性能完善可靠，使用方便，对于有电磁联接的同一系统进行并列或环接，主变压器并列，以及新线路投入并网时是不可缺少的测量仪器。

石家庄百鼎电气有限公司生产的HX-85型核相器产品具有操作方便，准确无误的特点，是电力行业的理想的电工工具。

使用指南

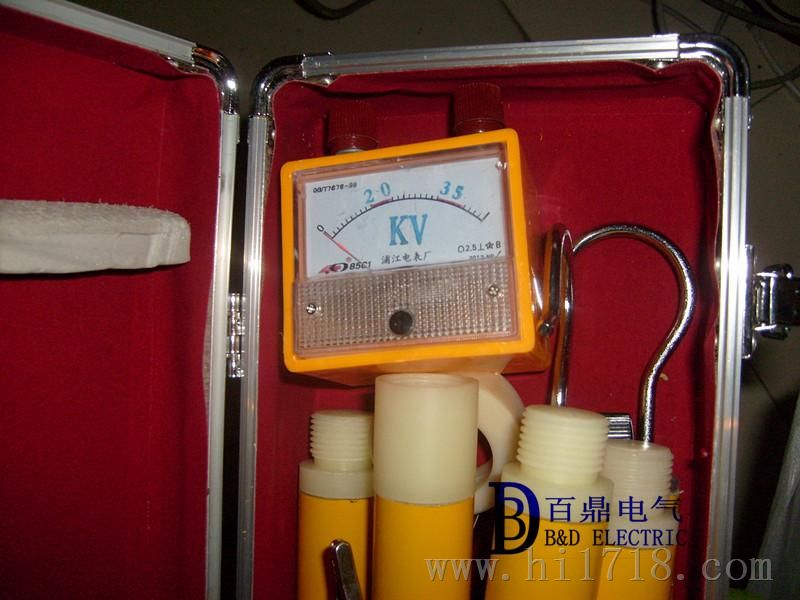

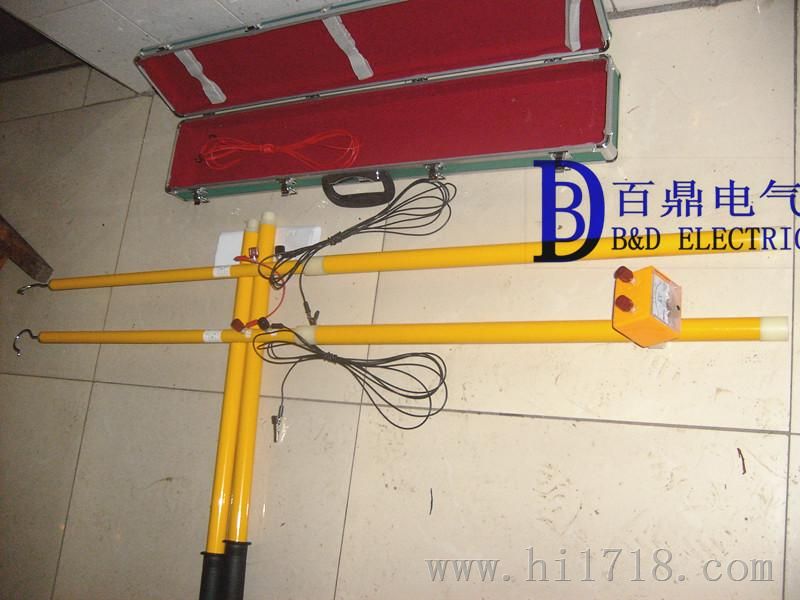

HX-85型10KV核相器（HX-85型核相、验电两用仪），适用于10KV电压的电力线路核相验电之用。使用前，根据被测线路及电力设备的额定电压选用合适电压等级的线路核相器。使表针指示接近或等于零，将连接线按相同色别接于测试杆与仪表中，并将接地线接地，保证接线正确、良好。然后，将两杆分别接向相对应的两侧线路。当仪表指示接近或为零时，则两相为同相；若仪表指示较大时，则要多反复几次，确保准确无误后方能并列。

HX-85型10KV核相器（HX-85型核相、验电两用仪），作为验电器使用时，将其中一杆接向任何一根线，另一杆接地或接向另一相线，若仪表指示较大时则线路有电，反之则无电。
