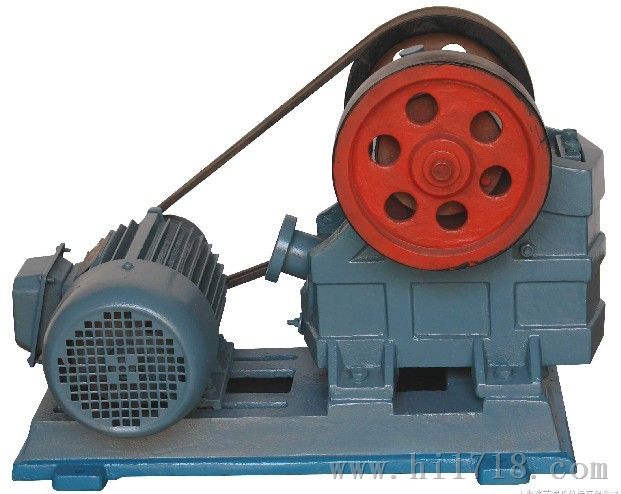

PE100×60鄂式破碎机/粉碎机　

鄂式破碎机（粉碎机，颚式破碎机）工作原理及结构特点：
       如图所示，动颚6 直接悬挂在偏心轴7上，受到偏心轴的直接驱动。动颚底部用一块推力板10 支撑在机架的后壁上。当电机通过三角皮带带动偏心轴转动时，动颚一方面对定颚作往复摆动，同时还顺着定颚有很大程度的上下运动，这种较复杂的运动使破碎腔内的物料破碎并排出。
       该机的底架与机架均系钢板焊接结构。在机架的前板上安装定颚衬板3 ，同时通过机架前部左右侧壁上安装的边护板，机架相应位置上的压块、螺钉来夹紧定颚衬板．并保证机架侧壁在工作时不被磨损。动颚的材料选用ZGMn13 ，正面装有动颚衬板5 ，其上部借偏心轴与滚动轴承悬挂在机架轴承孔上，下面通过推力板支承在推力板支座上。偏心轮的两端装有飞轮和皮带轮。
       推力板支座同时通过后部的拉杆及螺母起调整出料口大小的作用，当其顺旋时．出料口增大，反之减小。在调整时应松开其上的紧定螺钉。
      该机还具有由拉杆、弹簧、调节螺母等另件组成的拉紧装置。拉杆的一端铰接在动颚底部的耳环上，另一端穿过机架壁的凸耳用弹簧及螺母张紧。当动颚被带动着向前摆动时，动颚和推力板将产生惯性力矩，而在回程时，由于惯性力矩的作用，使动颚不能及时进行回程摆动，有使推力板跌落的危险。因而要用拉紧机构使推力板与动领、推力板顶座之间经常保持紧密的接触，其拉杆将借助弹簧张力来平衡动颚和推力板向前摆动时的惯性力，使动颚及时向反方向摆动。本机器的特点是结构简单，管理和修理方便，且造型小巧美观，坚固耐用，调整灵活方便，料斗做成抽屉式能减少粉尘污染．特别适用于实验室等场所。
鄂式破碎机（粉碎机，颚式破碎机）　安装说明：
       1 ，本机在使用前，一般应安装在基础上。见地基图。为减少工作时的振动，可在基础与底板之间垫上橡胶等减振材料。
       2 ．调整排料口前，应先松开机架后部弹簧拉杆上的调节螺母，调整好后，再适当调整弹簧的张紧程度。
鄂式破碎机（粉碎机，颚式破碎机）　使用须知：
      ( l ）启动前的准备工作：
           1 ．应仔细检查轴承的润滑情况是否良好，轴承内及推力板支承座与推杆顶部是否有足够的润滑脂；
          2 ．应仔细检查所有紧固件是否完全紧固；
          3 ．传动皮带是否良好，发现皮带有破损现象时，应及时更换．当皮带与带轮上有油污时，应用干净抹布擦净：
          4 ．所有装置，另部件是否良好到位，如有不妥，应及时解除
          5 ．检查破碎腔内有无破碎物料或其他杂物，如有应消除之。
     ( 2 ）破碎机的启动：
         1 ．经检查，证明机器与传动部分情况正常后方可启动；
         2 ．本机仅允许在无负荷情况下启动；
         3 ．启动后若发现有异常情况应立即停止启动，并查明原因消除故障后，方可再行启动。
     ( 3 ）维护和使用
          1 ．破碎机正常运转后，方可开始投料：
          2 ．待破碎物料应均匀地投入破碎腔内，并避免侧面投料，以防止负荷突变或单面突增。
          3 ．在正常工作情况下．轴承温升不应超过35 ℃ ，温度不得超过70 ℃ ，如超过应立即停车，查明原因并消除之。
          4 ．停车前，应首先停止加料工作，待破碎腔内物料完全排出后，方可关闭电动机。
         5 ．破碎时，若因破碎腔内物料阻塞而造成停车时，应立即关闭电动机，必须将物料清除后，方可再行启动。
          6 ．颚板一端磨损后，可调头使用。
   ( 4 ）润滑
         1 ．本机的润滑主要是轴承及推力板处的润滑。
         2 ．轴承的润滑采用润滑脂进行润滑。
         3 ．加入轴承座内的润滑脂应为其容积的50～7O % ，当工作时数累计三个月时技术电话15127721288应更换一次，换油时应用洁净的汽油或煤油仔细清洗滚动轴承的跑道。
         4 ，推力板支承座与推杆之间，在机器开动前必须注入润滑脂。
         5 ．推力板连接块内衬套与推力板端盖之间也需进行润滑，润滑脂由连接块上的两油标处注入。
         6 ．本机所采用的润滑脂应根据机器的使用地点，气候等条件来决定，一般可采用钙基、钠基或钙基润滑脂。
         ( 5 )可能产生的故障和消除方法：
