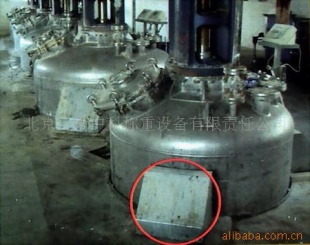

以一个典型的化学反应釜秤量为例，安装在反应釜底部的三个压式称重模块将釜体的重量信号传至接线盒。接线盒中并联各路称重模块信号，并可根据各称重模块受载情况调节角差，经过汇集后的重量信号送至称重端或重量变送器。称重终端或重量变送器将重量信号处理成相应的重量数据。

称重模块原理
■ 对于非的用户来说，直接使用称重传感器是非常困难的。
■ 称重模块是一种新型的称重元件，它将称重传感器、负荷传递装置和安装连接件等部件组合在一起，可以非常方便地和各种形状的机械装置相连接，如滚道、平台、立罐、槽罐、料斗等。
■ 安装了称重模块的系统既可以保证称重传感器的精度高，长期稳定性好的特点，又解决了因安装不当而造成的称重误差。
■ 使用称重模块的设备测量通常能达到优于万分之五的测重精度。

静载模块安装方式
采用不锈钢材料，有效抵御腐蚀性物质侵蚀。固定、浮动、半浮动三种结构，可在各种恶劣条件下使用。

动载模块安装方式
在采用四只动载模块的安装方式中，一般其中两只模块的三面受限位，另外两只模块只在端部限位。


称重模块应用
根据称重模块在实际应用中受力特点，称重模块分为两种；静载称重模块与动载称重模块。静载称重模块适用于只受垂直作用力的场合。如反应釜、槽罐、储料斗的重量检测。动载模块适用于作用力较明显的场合。如平台、生产线、传送带的重量检测。


称重模块：从10kg到50t
称重应用
■ 重量监测
■ 定量控制
■ 流量物位检测
■ 散料积算
■ 测力
■ 检重/分选/计数
■ 流量给料
■ 配料
