CD型纠偏光幕
- 价 格：
- 电议
- 型 号：
- CD30-032025
- 品牌/商标：
- TC
- 企业类型：
- 制造商
- 原产地：
- 深圳
- 响应时间：
- ≤3ms.3
产品介绍

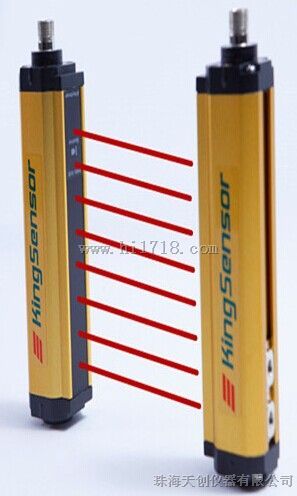

CD型纠偏光幕
CD型纠偏光幕（纠偏光栅）
板材或纸张等物料对中定位光幕（纸板纠偏光幕）原理：
包括至少两套安装有分别检测纸张物料水平位置及偏移量的检测机构、可编程控制器、原纸架上的纠偏电机，检测机构置于原纸架与成型机之间，检测机构在可编程控制器的控制下，对纸张物料进行水平位置以及偏移量的检测，检测到的水平位置以及偏移量的数据传送到可编程控制器中，可编程控制器对检测到的水平位置及偏移量进行比较、运算后输出控制纠偏指令到纠偏电机，移动纸张物料的水平位置，使纸张或者板材等物料垂直对齐；
CD30系列板材或纸板纠偏光幕检测方式主要有：
单套单边检测——纠偏光幕
两套单边检测——纠偏光幕
单套双边检测——对中光幕
纠偏光栅通常采用2.5mm光轴间距的产品为更加精密：
型号 | 光束数量n （个） | 光束间距D （mm） | 检测高度h （mm） | 响应时间 （≤ms） | 检测距离L（M） | 输出方式 | 光电高度H （mm） | ||||||
0.5 | 1 | 2 | R | N | P | D | A | ||||||
CD30-032025 | 32 | 2.5 | 77.5 | 3.3 | √ | √ | √ | √ | √ | 142 | |||
CD30-064025 | 64 | 2.5 | 157.5 | 6.5 | √ | √ | √ | √ | √ | 222 | |||
CD30-096025 | 96 | 2.5 | 237.5 | 9.7 | √ | √ | √ | √ | √ | 302 | |||
CD30-128025 | 128 | 2.5 | 317.5 | 12.9 | √ | √ | √ | √ | √ | 382 | |||
CD30-160025 | 160 | 2.5 | 397.5 | 16.1 | √ | √ | √ | √ | √ | 462 | |||
CD30-192025 | 192 | 2.5 | 477.5 | 19.3 | √ | √ | √ | √ | √ | 542 | |||
CD30-224025 | 224 |
