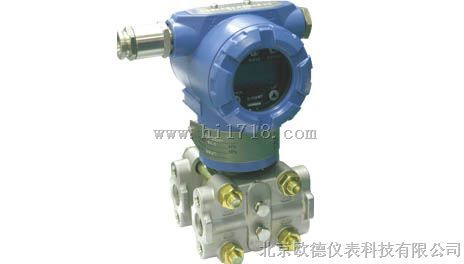

HS3351数字化高静压差压变送器

测量范围

HS3351CC-7402     0 -6 -40kpa

HS3351CC-8402     0 -6 -40kpa

HS3351CC-9402     0 -6 -40kpa

HS3351CC-7502     0 -30-180kpa

HS3351CC-8502     0 -30-180kpa

HS3351CC-9502     0 -30-180kpa

量程和零点

外部连续可调

静压和超压极限

工作静压：32Mpa

安全静压：32Kpa

单向压力：32Kpa

法兰耐压：60Mpa

静压影响

零点误差：工作压力32Kpa，零点误差

小于量程的±0.5%

量程误差：为系统误差，可校正。

性能指标

（注：在无迁移，316不锈钢隔膜片及其它

标准条件下测试）

精度

调校量程的±0.1%，包括线性、变差和重

复性的综合误差。

稳定性

量程的±0.25%（12个月）。

温度影响

1.       在量程状态下：

零点误差为量程的±0.25% /55℃。

零点、   量程总误差为量程的±0.5% /55℃。

2.       在最小量程状态下：

零点误差为量程的±1.0% /55。

零点、   量程总误差为量程的±1.5% /55℃。

超压影响

对不同的两次，按规定超压，其超压误差为

量程的±0.5%—±2%。

振动影响

在任意轴向上，频率为200Hz，引起的误差为

量程的±0.05% /g。

电源影响

小于输出量程的0.005% /v。

负载影响

只要输入变送器的端子电压高于12v，就无负载影响。

安装位置影响

可产生0.24Kpa的零点误差，但可校正，

对两次吴影响。

结构指标

隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽(可选)。

O型圈（介质接触处）：丁腈橡胶、氟橡胶（可选）。

灌充液：硅油。

电器壳体：低通铝合金。

电器壳体涂层：聚氨基甲酸乙烯树脂烤漆

引压连接件

法兰NPT 1/4
