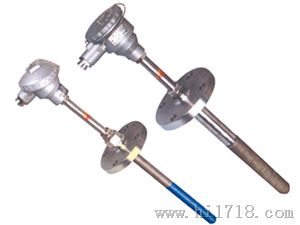

耐磨热电偶

一、概述

耐磨热电偶有耐磨头、连接杆、安装固定用的螺纹或法兰、接线盒、热电偶芯或热电偶丝等部分组成。

由于针对不同温度范围及被测介质而采用不同的高强度耐磨保护管及表面改性措施，构成复合管型实体化结构本系列产品适用于对保护管磨损严重的石油化工，输煤系统，流化床式锅炉，水泥熟料及耐火材料等流动粉体及物料的温度测量。进一步提高热电偶的使用寿命。其性能优于现行耐磨热电偶,博得用户好评。拥有多项高科技的产品处于国际水平，其特殊工艺的耐磨材料在不影响测温滞后的前提下，彻底解决了循环流化床锅炉测温热电偶的使用寿命，保护套管具有耐磨，耐高温氧化，耐硫化、耐液态铁粉、石灰石等水泥料腐蚀，抗冲刷，耐振动诸多技术，使测温热电偶使用寿命一般一至两年。

煤粉炉、球磨机、水泥厂等工业现场，采用铠装或高温铠装芯体，配以不同材质及规格的耐磨套管，耐磨损、耐震动、抗热震性能好，在各种磨损程度极高的恶劣场合中产品的使用寿命可达普通产品的几倍之高，大大提高了生产效率，降低成本消耗。采用特种耐热和耐磨合金材料作为测量外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0～1400℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。

采用特殊材质的耐热材质及耐磨合金材质作为测温外套管和耐磨头，根据被测量温度的不同，所选择的耐磨保护管材质也不同，采用法兰连接或者螺纹连接方式，能长期使用在0-1400度的范围内进行温度测量，是冶金、化工、水泥厂、电厂、流化床锅炉行业运用在高温及耐磨环境中最理想的测量温度传感器，耐磨保护管内装有铠装芯体，具有较高的耐磨、耐腐蚀、耐氧化、抗冲刷的性能，保护管又可以在高温条件下对内装铠装芯起到良好的保护作用，使用寿命可以长达二年。的组成部分有耐磨头、连接杆、螺纹连接或法兰、接线盒、铠装内芯，其中耐磨头应根据生产现场实际温度选择材质，连接杆、螺纹连接或法兰应根据现场有没有腐蚀性介质选择材质。

二、产品标准

电气出口：M20×1.5，NPT1/2

耐磨头硬度：HRC60-65

防护等级：IP65

绝缘电阻>100MΩ（常温下）

试验电压：500VDC

连接尺寸：M27×2 NPT3/4

精度等级：Ⅰ级

法兰标准：美国标准ASME/ANSIB116.5-88 德国标准DIN2628-2638-1975

三、型号及规格

四、耐磨热电偶材质的比较

1、金属陶瓷耐磨：采用重结晶碳化硅金属陶瓷保护管，高温可达1300℃，内装K分度或S分度铠装芯体，专门适用于水泥窑尾、循环硫化床等高温强耐磨工况的温度测量。

材质成分：SiC

使用温度：0～1600℃

2、热风炉专用耐磨：采用新型碳化硅金属陶瓷保护管，高温可达1300℃，内芯为S分度或B分度高温铠装芯体，专门适用于热风炉场合的温度测量。

材质成分：SiC

使用温度：0～1600℃

3、高温合金耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。

材质：K1320耐热耐磨合金

温度：0～1200℃

4、高温合金耐磨2：采用特种耐热和耐磨合金材料作为测温外保护管，内装铠装芯体，既具有较高的对颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。

材质：3YC52或GH3030耐热耐磨合金

温度：0～1200℃

5、铁铝瓷保护管：铁基含铝并巧妙地加入A12O3粉，即
