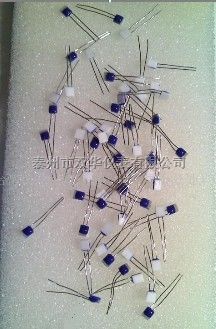

Pt100薄膜铂电阻

 PT100A薄膜铂电阻是由Heraeus公司出厂.根据不同使用范围,传感器分为四组主要类型,用于超低温测量(始于 -196 °C),低温测量(到 +400 °C),中温测量(到 +600 °C)及高温测量(到 +1000°C)。为100, 200, 500, 1000 和 10000 Ohm的电阻值可供使用。

原材料的化学稳定性,经检测的纯净度和均匀度为获得长期稳定性和在数千次测量循环中的重复测量性提供重要基础。Heraeus公司的特殊釉几乎使产品不受湿度,气候或其他环境的影响。在布线温度传感器元件这组产品中包括了特别微小的传感器类型,它用于内部直径很小的保护管中。这一类产品中还包括带连接线的传感器,通过 HD 和 HA薄膜技术系列的当前类型可替换常规的绕线铂金温度探针。Heraeus公司凭借其广泛的知识基础可在任何时候根据客户需求特别开发用户定制产品。一般技术信息下面给出了一些参数的详细说明，他们在铂金薄膜传感器运行过程中对其产生影响:测量电流和自热电源电流会加热铂金薄膜传感器。所导致的温度测量误差按照下式计算：Δt = P*SP，功率损失= I²RS，自加热系数单位是K/mW。数据表上指定了各个产品的自热系数。自热由铂金薄膜传感器和周围介质的热接触决定。如果对环境的热传导效率很高，则会得到较高的实测电流。铂金薄膜传感器未设置实测电流的下限。它们很大程度上取决于应用。我们建议:在100 Ohm: 值为 1 mA在500 Ohm: 值为 0.7 mA在1000 Ohm: 值为 0.3 mA在2000 Ohm: 值为 0.25 mA在10000 Ohm: 值为 0.1 mA热反应时间热反应时间是铂金薄膜传感器在与电阻变化起反应时而发生温度变化所需的时间，电阻变化符合一定比例的温度变化。DIN EN 60751 建议采用的时间能达到50 %和 90 %的变化。t_0.5和 t_0.9是指数据表中0.4 或 2.0 m/s的水流和空气流。 如要换算到其他介质和温度，可在VDI/VDE 3522手册的帮助下实施。

根据DIN EN 60751得出100Ω铂金温度传感器的基本值
°C	Ω	Ω/°C		°C	Ω	Ω/°C		°C	Ω	Ω/°C		°C	Ω	Ω/°C
-200	18,52	0,432		70	127,08	0,383		340	226,21	0,352		610	316,92	0,320
-190	22,83	0,429		80	130,90	0,382		350	229,72	0,350		620	320,12	0,319
-180	27,10	0,425		90	134,71	0,380		360	233,21	0,349		630	323,30	0,318
-170	31,34	0,422		100	138,51	0,379		370	236,70	0,348		640	326,48	0,317
-160	35,34	0,419		110	142,29	0,378		380	240,18	0,347		650	329,64	0,316
-150	39,72	0,417		120	146,07	0,377		390	243,64	0,346		660	332,79	0,315
-140	43,88	0,414		130	149,83	0,376		400	247,09	0,345		670	335,93	0,313
-130	48,00	0,412		140	153,58	0,375		410	250,53	0,343		680	339,06	0,312
-120	52,11	0,409		150	157,33	0,374		420	253,96	0,342		690	342,18	0,311
-110	56,19	0,407		160	161,05	0,372		430	257,38	0,341		700	345,28	0,310
-100	60,26	0,405		170	164,77	0,371		440	260,78	0,340		710	348,38	0,309
-90	64,30	0,403		180	168,48	0,370		450	264,18	0,339		720	351,46	0,308
-80	68,33	0,402		190	172,17	0,369		460	267,56	0,338		730	354,53	0,307
-70	72,33	0,400		200	175,86	0,368		470	270,93	0,337		740	357,59	0,305
-60	76,33	0,399		210	179,53	0,367		480	274,29	0,335		750	360,64	0,304
-50	80,31	0,397		220	183,19	0,365		490	277,64	0,334		760	363,67	0,303
-40	84,27	0,396		230	186,84	0,364		500	280,98	0,333		770	366,70	0,302
-30	88,22	0,394		240	190,47	0,363		510	284,30	0,332		780	369,71	0,301
-20	92,16	0,393		250	194,10	0,362		520	287,62	0,331		790	372,71	0,300
-10	96,09	0,392		260	197,71	0,361		530	290,92	0,330		800	375,70	0,298
0	100,00	0,391		270	201,31	0,360		540	294,21	0,328		810	378,68	0,297
10	103,90	0,390		280	204,90	0,358		550	297,49	0,327		820	381,65	0,296
20	107,79	0,389		290	208,48	0,357		560	300,75	0,326		830	384,60	0,295
30	111,67	0,387		300	212,05	0,356		570	304,01	0,325		840	387,55	0,294
40	115,54	0,386		310	215,61	0,355		580	307,25	0,324		850	390,48	0,293
50	119,40	0,385		320	219,15	0,354		590	310,49	0,323
60	123,24	0,384		330	222,68	0,353		600	313,71	0,322

热电效应铂金薄膜传感器不生产热电力。震动和冲击铂金薄膜传感器是固体部件，抗振动和抗冲击性强。制约因素一般是安装方式。铂金薄膜传感器是否安装合格,检验范围是:抗振动性:在10 Hz到 2 kHz的范围内为40 g加速度抗冲击性:100 g, 8 ms 半正弦波基本传感器的一般电子参数电感: < 1μH电容: 1 到
