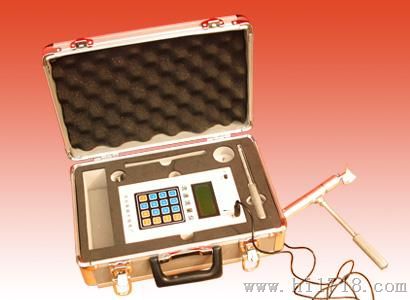

RC-YKS-VI 型流速流量仪

使用说明书

在使用前，请仔细阅读。

RC-YKS-VI 型流速流量仪，采用微电脑芯片，数字集成电路，多功能显示屏，使流速、流量瞬时值及累计值同时显示。该仪器无可调部位，操作简单，测量迅速，工作性能可靠。适用于Φ 35 — 200mm 之间出水管道流速、流量的直接测量。大于 200mm 可测流速。

一、技术指标

1 、电源电压：直流 4.5V 。推荐型号： RB6 或 LR6 “ AA ” 1.5V 电池（ 5# ）

2 、电源功耗：≤ 0.5W

3 、流速误差：≤ 2 ％

4 、流量误差：≤ 2 ％

5 、适用温度：－ 20 ℃—＋ 45 ℃

二、测量范围

1 、流量瞬时值： 0.5 — 1000m3/ 小时

2 、流速瞬时值： 0.1 — 8m ／秒

3 、累计流量值： 100 亿立方米

4 、出水管直径：Φ 35 — 200 毫米

三、人 机对话

首先打开主机背面的电池盖，放入三节电池后盖好，放入箱包内。打开电源开关

主屏幕显示： Rate ： χχ . χ m/s

Flux ： χχχ . χ m3/h

Total ：（φ = χχχ . χ）

χχχ.χχm3

注： Rate 表示流速，单位：米 / 秒

Flux 表示流量，单位：立方米 / 小时

Total 表示累计流量，单位：立方米

φ表示出水管口直径，单位：毫米

这说明仪器工作正常，可以使用。

1 、同时按住“ 1 ”键、“※”键几秒钟，进入“输入直径或清除累计流量”菜单

主屏显示： 1 ： Set φ

2 ： C lear Total

F4 ： Exit

注：“ 1 ： Set φ ” 说明 按“ 1 ” 键进入“输入直径”。“ 2 ： C lear Total ” 说明按“ 2 ”键进入“清除累计流量”。“ F4 ： Exit ”说明按“ F4 ”键退回到主屏幕。

2 、按“ 2 ”键进入“清除累计流量”对话框

Clear Total ?

F1 ： Yes F4 ： No

注 ：此时按“ F1 ”键清除累计流量，按“ F4 ”键返回。（如果不许要累计流量，可直接进行下一步）

3 、按“ 1 ”键。（进入“输入直径”屏幕）

主屏显示：φ =000.0mm

# Erase

F2 ： Save

F4 ： Exit

管径显示设置 4 位数值，三位整数，一位小数。如所测管径为 125.8 毫米，可以直接按 1 、 2 、 5 、 8 即可，小数点已固定。如所测管径为 75 毫米，则前面加零，即按 0 、 7 、 5 、键，以此类推。如不慎按错，可按“ # ”键消除。键入管 径后按“ F2 ”保存，按“ F1 ”确定，就可以测量了。

四、 管道流速流量的实际测量

1 、同时按住“ 1 ”键、“※”键几秒钟（清零）

2 、按“ 1 ”键；输入管径；按 “ F2 ”保存；按“ F1 ”确定，即进入测量状态。 将探头插头插入“信号输入”插口，装好手柄和叶轮，将探头置出水管中央，并与出水管平行。这时显示屏显示该管口流速、流量瞬时值及累计流量（因是瞬时值，不断变化，应取其平均数）。 该仪器配备两只叶轮，在测量时应注意：φ 75mm — 200mm 井以上用大叶轮，φ 35 — 74mm 用小叶轮，以保证测量精度；管径大于 200mm 时可测流速。

五、 小型河渠流速流量的测量：

操作程序与测管道流速流量一样，输入管径时输入 200.0 后按“ F2 ”保存，按“ F1 ”确定，就可以测量了。

在测量前，需将传感器手柄加长、装上大叶轮，置探头于渠道过水断面的中心位置，探头轴线应与水流方向一致。然后从屏幕上读出流速： Rate ：χχ . χχ m/s

流量的计算公式如下：

（流量） Q= 过水断面的面积×流速× 3600 秒。注：测量河渠流速时，显示屏上的其它值无效。

特别提示：电量将耗尽时，将在“φ = χχχ . χ”处显示一个电池图样，二者交替显示，应及时更换电池；显示屏上方出现时隐时显的方块时 ，是电池接触不良。

该仪器测量管径在φ 35mm — 200mm 之间超出范围不与保存，并给予提示。

在测量时，严禁水滴溅到显示屏及面板周围，如不慎溅到应尽快擦掉，以防电源短路。测量完毕应及时关断电源。长时间不用，务必将电池取出，以免损坏仪器。
