8234雨量计

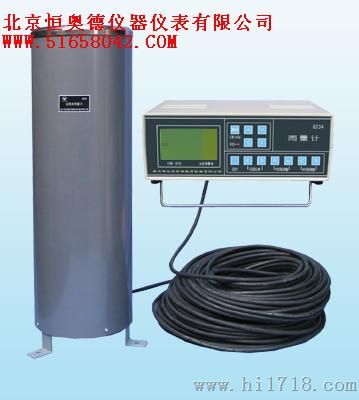

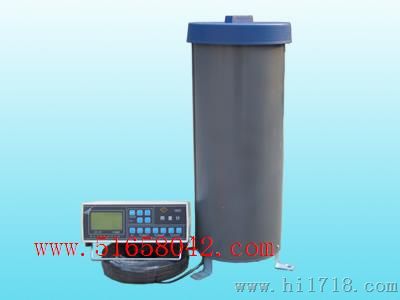

8234雨量计/记录式雨量计/记录式雨量仪/记录式雨量器/自记式雨量计  型号：HA8-SJ-2A

HA8-SJ-2A型记录式雨量计是专门用来测定大气中的连续降水情况的
仪器。本仪器采用智能化采样及记录方式，具有测量准确、使用方便
等特点，可连续记录一个月内的降雨情况，并可与计算机内相连接进
行观测及记录。

自记式雨量计  技术参数：

 1、测量口径：Φ200mm
2、测量范围：10mm/min
3、记录时间：30天
4、电源：DC13.5V 950mA
5、重 量：15kg

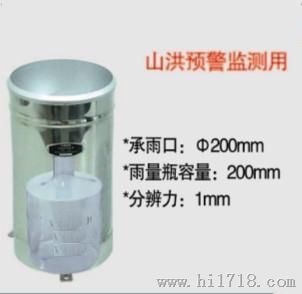

雨量器/不锈钢雨量器/一体式雨量器 型号;HAD-JQ200

1. 一体式雨量器 概述

本雨量器是分辨力为1mm的人工观测式雨量器，它的承雨口组件安装在室外，储水瓶放置于室内，用于人工观测降水量，可方便地用于大雨、暴雨观测及可能发生的山洪、山体滑波警示。

2． 一体式雨量器 组成及工作原理

本雨量器由口径为200mm的标准承雨口1、滤网2、不锈钢外筒3、不锈钢安装支架组件4、引水管5、引水管固定卡子6、储水瓶7、装有水平泡的上盖8组成（见附图1）。

承雨口组件安装在室外或屋顶、储水瓶安装在室内，降水时承雨口承接的雨水经滤网、引水管注入储水瓶，储水瓶的有效容积为200mm降水量，瓶上的刻度值为1mm降水量，可以方便地用于人工观测降水量和因暴雨引发的山洪、山体滑波警示。在每次降水后，只需将储水瓶中的水倒出，然后将引水管重新插入到储水瓶中即可进行下一次降水过程的观测。

本型雨量器的承雨口、滤网采用进口高强度耐辐照的塑料合金制造，储水瓶用进口高强度PC材料制造，外筒及支承紧固件均为不锈钢材料制造，仪器造型美观、坚固耐久。

3．  不锈钢雨量器主要技术参数

3.1  承雨口尺寸：直径：Φ200（0～0.6）mm；

刃口角度：40～450；

3.2  储水瓶刻度示值：1mm降水量；

3.3  引水管尺寸：通径Φ10mm，长度（标配）5m；

3.4  雨量筒尺寸：Φ208mm×300mm；

3.5  使用环境：-10℃～75℃；

相对湿度；＜90%(40℃)。

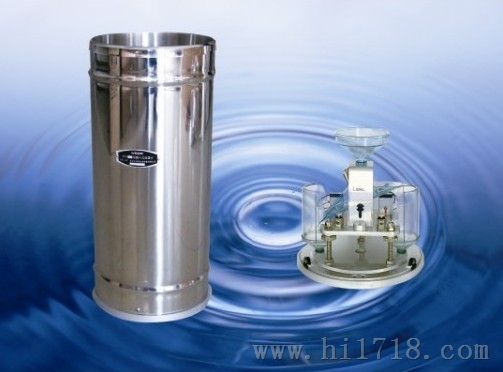

翻斗式雨量计 型号：WS-JD02

1         概述本仪器为降水量测量一次仪表，其性能符合国家标准GB/T11832-2002《翻斗式雨量计》要求。本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且容易清洗。本仪器为精密型双翻斗式雨量计，使用过程中要定期维护、清洗翻斗和引水漏斗出水口。本仪器出厂时已将翻斗倾角调整、锁定在倾角位置上，安装仪器时只需按照本说明书要求安装翻斗和调整底座水平即可投入使用，且不可现场再调整翻斗倾角调整螺钉。2         主要技术参数2.1  承雨口尺寸：φ200₀^0.60mm； 刃口锐角：40^o～45 ^o2.2  分辨力：0.2mm2.3  雨强范围：0.01mm～4mm/min（允许通过雨强8mm/min）2.4  测量准确度：≤±3%2.5  发讯方式：两路干簧管通、断信号输出2.6  工作环境：环境温度：-10℃～50℃相对湿度；<95%(40℃)2.7  尺寸：φ216mm×460mm3  安装和调整3.1  开箱检查    （1）认真阅读产品使用说明书，对照装箱单清点设备附件是否齐全。（2）检查仪器外观是否损伤，尤其注意防止碰伤翻斗轴的轴尖及翻斗两端的引水尖，并且不要用手指触摸翻斗的内壁污损翻斗。 3.2     制作安装水泥台   室外地面或屋顶安装时，应先制作水泥台。水泥台露出地平面高度为22cm，尺寸为：长40cm×宽40cm，其上平面为水平面。地面安装时，承雨口高度距地平面的距离应为70cm。3.3  安装固定仪器、调整承雨口水平先在水泥台上打3个直径φ12mm深8～10cm的安装孔，安装孔位于Φ240mm的圆周上呈120^o均分，将膨胀螺栓置于安装孔内，将仪器底座安装在3个膨胀螺栓上，用水平尺检查承雨口水平后，用锁紧螺母锁紧三个支脚，然后取下仪器外筒备用。3.4  安装传输信号线 将信号传输电缆从机房引出穿过防护管引至水泥台，再穿过底座过线孔与输出端子相连接。3.5  安装翻斗   （1）拆下一个翻斗轴尖支承备用    对照附图辨认翻斗轴尖支承，用手轻提一个轴尖支承的手柄旋转90度从支架安装孔中将轴尖支承轻轻拉出备用。（2）安装翻斗    用一只手拿翻斗，使翻斗置于支架的中心部位，翻斗上2个磁钢面对干簧管，将翻斗轴尖轻轻地插入宝石轴承孔内，用另一只手将已取下的轴尖支承装入支架安装孔内，直至轴尖进入到宝石轴承孔中，再将轴尖支承的手柄向下旋转90度翻斗即告安装完毕。安装好的翻斗应能灵活自如地转动。注意：进行本项操作时一定要使翻斗轴始终保持在水平状态，以免折弯轴尖！3.6  安装排水漏斗对照附图辨认排水漏斗，将两个排水漏斗安装在底座的安装孔中，并稍用力向下压紧。3.7  调整支架水平、安装外筒    在3个穹顶螺母N1、N2、N3均保持在未锁紧状态下，分别调整调高螺母M1、M2、M3的高度，使水平泡中的气泡居于中心位置，然后锁紧穹顶螺母N1、N2、N3，再次观测水平泡居中即可。然后安装仪器不锈钢外筒、并锁紧外筒锁紧螺钉，仪器即可投入使用。3         故障现象及排除本表列出了仪器可能发生的一般故障现象、原因及故障排除方法。



           人工雨量器/雨量器/人工雨量仪/分体式人工雨量器 型号：WS-JQ200

1. 人工雨量器概述

本雨量器是分辨力为1mm的人工观测式雨量器，它的承雨口组件安装在室外，储水瓶放置于室内，用于人工观测降水量，可方便地用于大雨、暴雨观测及可能发生的山洪、山体滑波警示。

2．  雨量器组成及工作原理

本雨量器由口径为200mm的标准承雨口1、滤网2、不锈钢外筒3、不锈钢安装支架组件4、引水管5、引水管固定卡子6、储水瓶7、装有水平泡的上盖8组成(见附图)。

承雨口组件安装在室外或屋顶、储水瓶安装在室内，降水时承雨口承接的雨水经滤网、引水管注入储水瓶，储水瓶的有效容积为200mm降水量，瓶上的刻度值为1mm降水量，可以方便地用于人工观测
