3D激光抄数机
- 价 格：
- 电议
- 型 号：
- LSH400
产品介绍

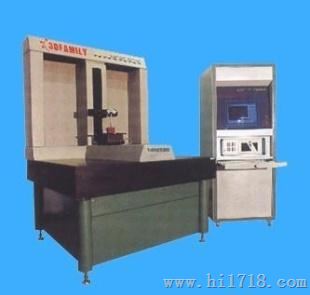

3D激光抄数机
| 品牌 | YG（永钢） | 型号 | LSH400 |
| 测量范围 | 400*300*300mm*360º |
¤产品介绍：
本三维激光抄数机（又叫3D扫描机）应用于逆向工程设计，复杂曲面抄数（扫描）， 工件三维量测。针对现在的三维实物（机品或模型）在无技术文档的情况下，可快速测得物体的轮廓几何数据，并加以建构，编辑，修改生成通用输出格式的曲面数字化模型，再转到CAD/CAM系统中作进一步处理，从而生成NC加工路径功RP所需的模型截面轮廓数据，复制出实物或其原形。
¤仪器特点：
• 采用零级精度200mm厚花岗石平台做机身基础,刚性强,稳定不变形,精确度持久保持。
• 采用1μm光学式电子尺做测量定位，全死循环式运动控制，提高抄数机的定位精度。
• 采用线激光扫描，速度快，每秒2000-10000点。
• 双CCD取点,消除扫描死角。
• 开放式扫描设计，可扫描超大对象
¤仪器参数：
具体型号 | LSH400 |
量测行程(mm) | 400*300*300*360º |
全机尺寸(mm) | 850*950*1400 |
重量（千克） | 400 |
扫描量测精度 | ±0.05mm±0.01mm |
机台定位精度 | ±0.005mm |
档输出格式 | STL、OBJ、IGES、DXF、VRML |
扫描方式 | 平面扫描、旋转扫描、2相位扫描、混合扫描 |
量测景深 | 150mm/30mm |
机台结构 | 采用零级精度200mm后花岗岩平台
