泰克示波器
- 价 格：
- 6800
- 型 号：
- 泰克示波器
- 品牌/商标：
- 泰克示波器
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 美国
产品介绍

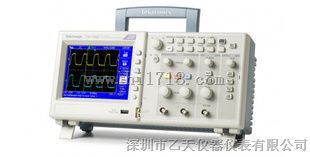

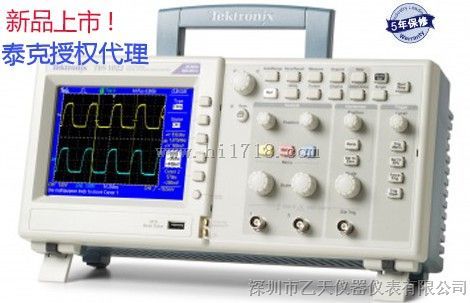

泰克示波器
泰克示波器

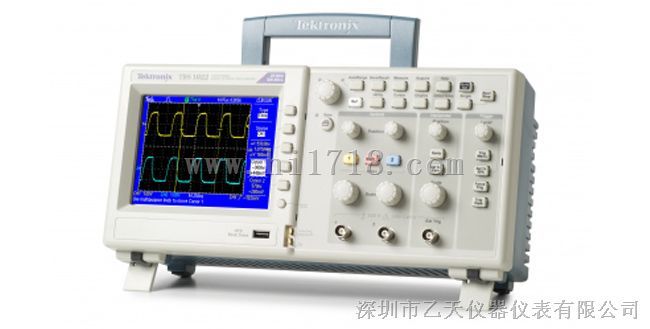

泰克TBS1102、泰克新款示波器、数字示波器
特点
TBS1000 系列数字存储示波器
| TBS1022 | TBS1042 | TBS1062 | TBS1102 | TBS1152 | |
|---|---|---|---|---|---|
| 显示器（QVGA LCD） | TFT | TFT | TFT | TFT | TFT |
| 带宽*1 | 25MHz | 40MHz | 60MHz | 100MHz | 150MHz |
| 通道 | 2 | 2 | 2 | 2 | 2 |
| 外部触发入 | 所有型号标配 | ||||
| 每条通道上的采样率 | 500MS/s | 500 MS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s |
| 记录长度 | 所有型号上所有时基2.5k 点 | ||||
| 垂直分辨率 | 8 位 | ||||
| 垂直灵敏度 | 所有型号上2 mV - 5 V/div，支持校准后微调 | ||||
| DC 垂直精度 | 所有型号上± 3% | ||||
| 垂直缩放 | 垂直放大或压缩实时波形或停止后的波形 | ||||
| 输入电压 | 300 VRMS CAT II; 在100 kHz 以上时以20 dB/decade 速率下降，在3 MHz 时降到13Vp-p AC | ||||
| 定位范围 | 2 mV to 200 mV/div +2 V >200 mV to 5 V/div +50 V | ||||
| 带宽限制 | 所有型号上20 MHz | ||||
| 输入耦合 | 所有型号上AC, DC, GND | ||||
| 输入阻抗 | 1 MΩ并联 20 pF | ||||
| 时基范围 | 5 ns to 50 s/div | 5 ns to 50 s/div | 5 ns to 50 s/div | 2.5 ns to 50 s/div | 2.5 ns to 50 s/div |
| 时基精度 | 50 ppm | ||||
| 水平缩放 | 水平扩大或压缩实时波形或停止后的波形 | ||||
| I/O 接口 | |||||
| USB 端口 | 前面板上的USB 主控端口支持U 盘设备 仪器背面的USB 设备端口支持连接PC 及所有兼容PictBridge 的打印机 | ||||
| GPIB | 选配 | ||||
| 非易失性存储器 | |||||
| 参考波形显示 | 2 个2.5k 点参考波形 | ||||
| 不使用U盘时波形存储 | （2） 2.5k 点 | （2） 2.5k 点 | （2） 2.5k 点 | （2） 2.5k 点 | （2） 2.5k 点 |
| U 盘容量 | 64 GB | ||||
| 使用U 盘时波形存储 | 每8 MB 存储96 个或以上参考波形 | ||||
| 不使用U 盘时的设置 | 10 个前面板设置 | ||||
| 使用U 盘时的设置 | 每8 MB 存储4000 个或以上前面板设置 | ||||
| 使用U 盘时的屏幕图 | 每8 MB 存储128 个或以上屏幕图（图像数量取决于选择的文件格式） | ||||
| 使用U 盘时全部保存操作 | 每8 MB 支持12 个或以上全部保存（Save All）操作 一次全部保存操作会产生3-9 个文件（设置, 图像, 外加每个显示的波形一个文件） | ||||
*1 在2 mV/div 时带宽为20 MHz，所有型号。
采集模式
| 模式 | 说明 |
|---|---|
| 峰值检测 | 捕获高频和随机毛刺。在5μs/div - 50 s/div 的所有时基设置下捕获最窄12 ns （典型值）的 毛刺 |
| 采样 | 仅采样数据 |
| 平均 | 平均的波形，可以选择：4, 16, 64, 128 |
| 单一序列 | 使用Single Sequence按钮捕获单个触发的采集序列 |
| 滚动 | 在>100 ms/div采集时基设置下 |
触发系统
| 特点 | 说明 |
|---|---|
| 触发模式 | 自动触发, 正常触发, 单一序列触发 |
触发类型
| 触发 | 说明 |
|---|---|
| 边沿（上升沿/ 下降沿） | 电平驱动的传统触发。任意通道上正斜率或负斜率。耦合选择：AC, DC, 噪声抑制,高频抑制, 低频抑制 |
| 视频 | 在所有行或各个行上触发，在奇数场/偶数场或所有场上触发，支持合成视频或广播标准（NTSC, PAL, SECAM） |
| 脉宽（或毛刺） | 触发小于、大于、等于或不等于的脉宽，时间极限范围可以在33 ns - 10 s 之间选择 |
触发源
| 特点 | 说明 |
|---|---|
