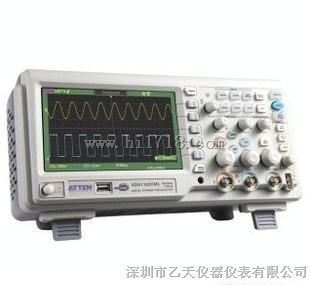

安泰信数字示波器ADS1000CML

安泰信数字示波器ADS1000CML系列

ADS1000CML系列

应用领域 1.电子线路设计和调试 2.考察瞬时信号 3.工业控制测量 4.产品质量控制 5.教育培训 6.服务维修

概述
国际化的研发理念，打造出性能更强大、操作更人性化的ADS1000CML系列产品。高达2Mpts的存储深度于其它示波器的技术水平，在捕获长信号活动窗口的同时，保证精细的定时分辨率，同时配备7寸彩色TFT LCD液晶屏，帮助您更好地洞察信号细节；其1GSa/s采样率让您自信地考察瞬时信号；延续简洁的界面保证了示波器的易用性、操作性；ADS1000CML系列示波器包括更容易和更快完成工作所需要的标准特性, 有效分析信号，大大提高工作效率，轻松应对复杂信号的测量。

特点
·全新的超薄外观设计、体积小巧、携带更方便；
·彩色TFT LCD显示，波形显示更清晰、稳定；
·丰富的触发功能：边沿、脉冲、视频、斜率、交替；
·独特的数字滤波与波形录制功能；
·Pass/Fail功能；
·5Kpts的存储深度纵览全局、细致呈现；
·32 种 自动测量功能；
·2组参考波形、20组普通波形、20组设置内部存储/调出；支持波形、设置、CSV和位图文件U盘外部存储及调出；
·5种数学运算：+、-、*、FFT；
·屏幕保护功能（1分钟至5小时）；
·手动、追踪、自动光标测量功能；
·通道波形与FFT波形同时分屏显示功能；
·模拟通道的波形亮度及屏幕网格亮度可调；
·弹出式菜单显示模式，用户操作更灵活、自然；
·丰富的界面显示风格：经典、现代、传统、简洁；
·多种语言界面显示，嵌入式在线帮助、一键存储、一键打印功能；
·标准配置接口：USB Host：支持U盘存储并能通过U盘进行系统软件升级；USB Device：支持PictBridge直接打印及与PC连接远程控制；RS-232。

技术规格
带宽：200MHZ
通道数：双通道+1个外触发通道
实时采样率：1GSa/s（单通道），500MSa/s（双通道）
等效采样率：50GSa/s
存储深度：5Kpts
上升时间：<1.7ns
输入阻抗：1.0MΩ+/-2% || 13Pf+/-3pF, 50Ω+/-2%
时基范围：2.5ns/div-50s/div， Roll：100ms-50s/div
垂直灵敏度：2mv-10v/div(1-2-5顺序）
垂直分辨率：8bit
显示：7寸彩色TFT(480*234)LCD

功能特性

32种测量种类 自动测量32种参数，可分类选择开启，所有32种参数可同时显示。	XY模式显示 使用XY格式来分析相位差，此模式下将数据显示为点显示。	存储参考波形 可存储两组参考波形，且能同时打开，从而把波形和参考波形样板进行比较。

光标模式

手动模式 包括：时间、电压测试。可手动调整光标的间距测量时间和电压。	追踪模式 光标自动追踪波形，通过旋转“”旋钮来调节光标水平位置并自动改变垂直位置。	自动测量 系统根据选择的自动测量参数的变化，自动调整光标的位置，并计算相应的参数值，提供精确结果。

卓越设计

独立通道控制 独立的通道控制，提供简单直观操作；清晰的按键背光设计，工作状态一目了然。	视窗扩展 采用双时基制的EasyZoom窗口扩展技术，完美扩展局部波形，总揽全局、细节呈现。	波形亮度可调 波形亮度随时可调，根据需要可方便清晰地观察波形。

EasyDsoLib软件开发包
软件包是便于客户二次开发所提供的接口函数库，包含从示波器获取采样点数、版本号、波形数据、设置参数、自动测量参数、上传下载示波器设置或控制示波器的接口函数。使您的开发变得简单高效。

强大的EasyScope3.0测控软件
EasyScope 3.0测控软件是适用于ADS1000系列产品的性能强大的软件系统，此软件能够兼容RS-232和USB Device, 实现计算机与示波器间的通讯，进而实现远程控制。同时此软件能够自动实时刷新波形数据，提供波形、测量数据、采样数据的读取、保存及打印功能；示波器屏幕图片的完全真实传送；此外还具有配置上传下载功能；最快基于毫秒级的PC与ADS1000系列之间的交互，使用户更容易分析、研究波形与数据。


输入
输入耦合：直流、交流、接地(AC、DC、GND)
输入阻抗：1.0MΩ+/-2% || 13Pf+/-3pF, 50Ω+/-2%
输入电压：400V （DC+AC 峰值，1MΩ输入阻抗），CAT I,CAT II
探头衰减：1X、10X
探头衰减系数设定：1X、10X、100X、1000X

信号获取系统
采样方式：实时采样、随机采样
存储深度：5Kpts/CH
获取模式：采样、峰值检测、平均值
平均次数：4、16、32、64、128、256

垂直系统
垂直灵敏度：2mV/div - 5V/div(1-2-5 顺序)
通道电压偏移范围：2mV-100mV:±1.6V  102mV-10V:±40V
垂直分辨率：8 bit
带宽：200MHz
单次带宽：200MHz
低频相应(交流耦合，-3dB)：≤10Hz(
