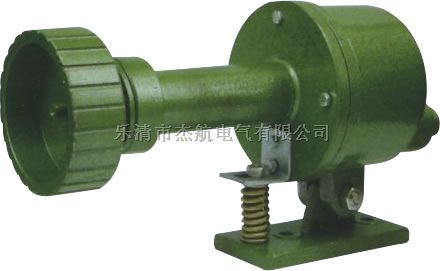

JHDH-1测速打滑开关

JHDH-2、JHDH-3、JHDH-1测速打滑开关

JH-DH-I、JH-DH-II、JH-DH-III、DH-I、DH-II、DH-III、 JH-DH-1、JH-DH-2、JH-DH-3、DH-1、DH-2、DH-3打滑开关

    打滑开关、打滑检测装置又名欠速开关、低速开关、打滑检测器、是应用电感感应原理检测设备的“正常旋转”或“异常慢转、停转”。具有“自识别正常转速”的智能功能，属真正的欠速开关，在国内具有水平。

    当设备出现异常，转速低于正常转速的三分之二时，输出“异常慢转”信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。广泛应用于提升机、皮带机、等机械传动设备因电器、机械故障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。带速每秒1.5—2.5米，重量 4 公斤。

DH—□
D：两线制，DC24V供电，驱动JQX13F 12V中间继电器。
A：两线制，AC220V/AC380V供电，直接驱动40A以内的接触器或小型中间继电器。
主要特点：
1、智能型，一体化结构，免设置、调试，安装简单。替代普通旋转探测器时反应快。
2、非接触探测器，无运动部件、无磨损、安全寿命长、维护费用低。
3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。
4、DH-A型打滑开关的电源范围宽，驱动能力强，能直接驱动40A以内的接触器。

5、配有状态指示。设备正常运行时，指示灯“闪烁”；慢转或停机时，指示灯“常亮”。

工作原理：

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。

本开关可调整速度值

主要技术参数
a.工作电压 AC 220V/380V±10% 50Hz
b.输入信号 10mV～10V
c.测速范围 20～999/min
d.整机功耗 <15W
e.触点容量 AC 380V 2A
结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

工作电源：AC220V 频率 50-60Hz
2、 温度范围：-20℃～+70℃
3、 启动延时：约10秒钟
4、 触点容量：240V/AC,3A,输出值一组常开,一组常闭
5、 转 速: 30-100转/分.

皮带打滑测速装置、打滑开关 （杰航牌）

XLDH-I、XLDH-II、XLDH-III、SMS-PXK-BI、SMS-BI

XLDH-F-I、XLDH-F-II、XLDH-F-III、

XLDH-F-A、XLDH-F-S 、JH-DH-I、JH-DH-II、JH-DH-III、DH-I、DH-II、DH-III 、DH-1、DH-2、DH-3、DH-111、XLDH-111、YHDH-1、YHDH-2、YHDH-3、YHDH-I、YHDH-II、YHDH-III、DH01E-1-W、DH02E-1-W、DH03E-1-W、测速开关

JHDH-2、JHDH-3、JHDH-1测速打滑开关
