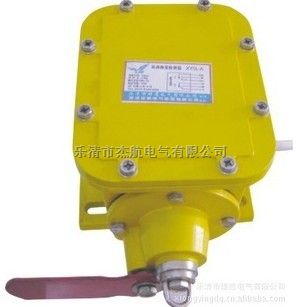

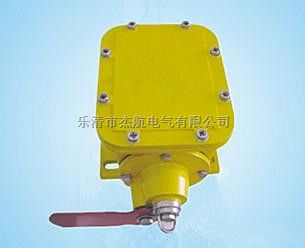

JZL-K纵向撕裂保护开关

JZL-K纵向撕裂保护开关,撕裂检测装置，撕裂开关

撕裂开关是检测输送带纵向撕裂并报警的一种保护装置，用于在输送带出现撕裂、戳穿、交界处损坏或锐利物凸出皮带时，撕裂开关能自动给监视人员提供报警信号或关掉输送机。

一、用途

带式输送机的纵向撕裂属于恶性事故，此类事故的发生会造成严重损失。JZL-K型纵向撕裂保护开关适用于各种型号胶带机的纵向撕裂保护。

二、型号及含义

JZL—K

                纵向撕裂保护开关

三、主要技术参数及性能

当有尖锐物在落料过程中刺穿胶带时，移动过程会碰到撕裂开关的钢丝绳，把开关内的控制球拉出，微动开关动作，输出信号，可实现紧急停机。恢复时，将掉下的钢球塞入原位即可。

四、安装及接线

（一）安装

成对安装在落料段中间架上，将安装支架，焊接在中间架上，撕裂开关固定于安装支架上，钢丝绳一端固定球上，另一端连接于对面保护开关支架上，可上下调节。
