堵塞保护开关LDM-X

堵塞保护开关LDM-X 溜槽堵塞开关

型号：LDM-G、LDM-X

产品名称：溜槽堵塞开关、溜槽堵塞检测器

溜槽堵塞开关，堵塞保护开关，LDM-X溜槽堵塞检测器，溜槽检测器生产厂家，溜槽堵塞器使用说明

LDM-X溜槽堵塞开关主要用途：

溜槽堵赛检测装置安装在溜槽不受物料冲击的侧壁上，当溜槽内形成堵塞时，检测器将发出报警、振打或停机信号，防止由物料堵塞溜槽而造成的恶性事故。

LDM-X型溜槽堵塞检测器主要技术指标：

接点数量：1常开1常闭

接点容量：AC380V10A

工作角度：≥7°

极限角度：30°

结构形式：门式,压簧复位

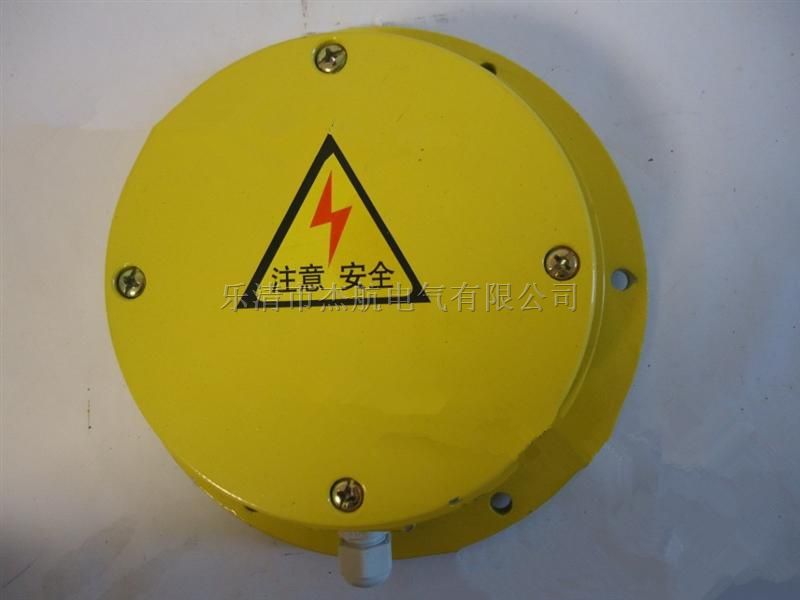

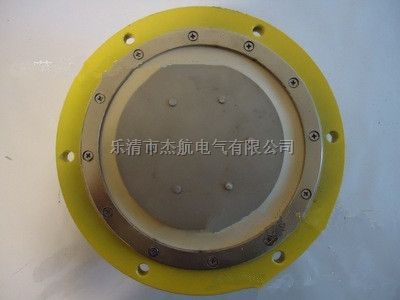

LDM-X型溜槽堵塞检测器

安装与接线：

         1. 该机应成对安装在溜槽相对的两个侧壁上，一般安装在溜槽底部向上三分之一处，作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。

         2. 选择好安装位置后开一个260mm×260mm方口，然后在开口处上方约100~200mm处溜槽内壁焊接一块300×80×850（mm）挡板，以防大块物料落下直接撞击活动门而发生误动作。

         3. 请将随机配套的弹力橡胶板将开口完全覆盖，封闭，将弯角件焊接在溜槽内壁上，然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。

4.本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1、2为常闭接点；1、3为常开接点。
