TCK-1T防爆井筒磁开关

TCK-1T防爆井筒磁开关

一、系列磁性开关产品型号规格表

二、产品简介

TCK、KGE型系列磁性开关是非机械接触磁性接近开关，又称为矿用磁开关。它由铁基非晶磁环传感器和信号调理电路以及输出开关电路组成。当磁性检测体进入磁环传感器的感应区域，电磁场耦合作用，开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，作为系统的行程控制信号。

该产品使用了自主研发的的高脉冲铁基非晶磁环传感器，采用磁脉冲压缩技术，具有磁灵敏度和分辨率高特点，同时开关恢复时间短、可靠性高、寿命长、可高重复频率运行，以及无电离和开关烧蚀问题。电路采用高抗干扰技术，减少信号的错报，误报。能在矿井复杂的工作环境下安全可靠使用。产品有通用型和防爆型两类。

三、产品结构

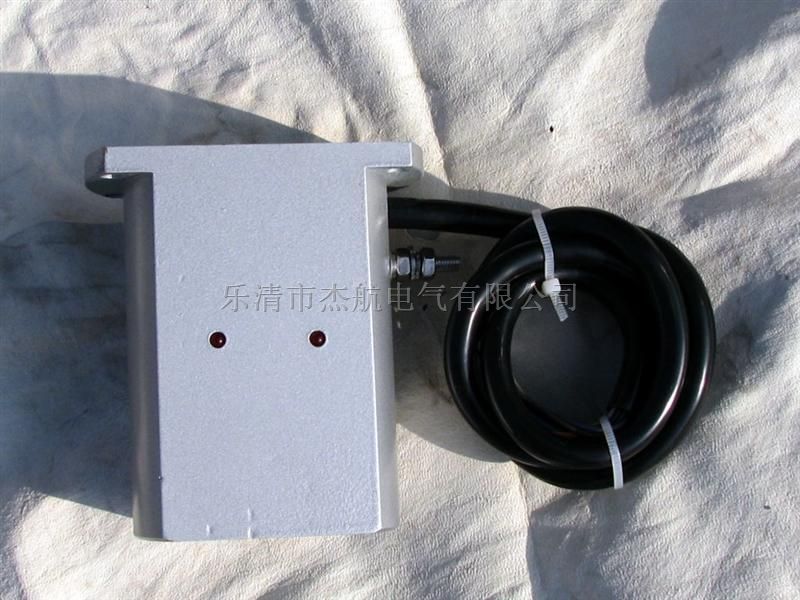

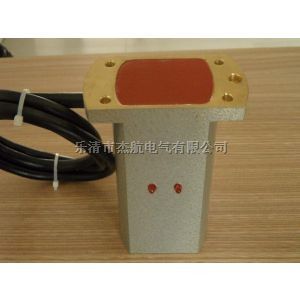

传感器装在开关端面，全部元件均由环氧树脂灌封胶固化在开关壳内，防潮、防尘、防腐蚀、防震。壳体引出一根八芯电缆。开关壳一侧面为铭牌，另一侧面装有两个发光二极管指示工作状况，开关动作时亮。壳体分两种为铜外壳和不锈钢外壳。通常需要配用规定的磁性检测体，分TS250型、TS360型和TS500型（常用TS250型）。

四、产品特点
1、采用高门脉冲磁压缩技术，安全节能稳定，功耗30毫瓦。

2、采用电路抗干扰技术，减少信号的错报，误报。

3、采用技术，磁开关能在较宽的检测范围可靠工作。

4、产品抗干扰能力强，防水性能好，耐高温，适用于各种复杂环境。

五、磁开关性能参数：

供电电压：AC85V--265V

产品功耗：30MW

感应距离：20CM~30CM(以TS250为例)

输出触点：2组

负载电压：750V

负载电流：2A

速度响应：可以满足30M/S的速度要求。

工作次数：触点的机械寿命可达9万次。
