流水线检测装置

我公司是一家生产红外线光电保护器的高科技企业，总部在深圳，主要应用于冲床，油压机，折弯机，切纸机，剪板机，吹塑机，立式注塑机和自动化设备等的安全防护，主要作用是：当人体误入危险区域时，通过受光器和发光器自动检测到，并暂停工作，从而保护人身安全。产品通过欧洲CE双项认证（低电压LVD和电磁兼容EMC）和国家相关质量标准。欢迎广大客户来电咨询！电话：15813709785，0755-26583952，联系人：包先生

产品详细说明：
光电保护装置是通过发射红外线，产生保护光栅，当光栅被遮挡时，装置

发出遮光信号，控制具有潜在危险的机械设备停止工作，以降低操作人员

在工作环境中受到伤害的可能性。
保护长度为0-2000mm，适合应用于2米以内的机床台面或保护区域。

保护高度因规格而不同，从100mm到1560mm均为常规产品。

光轴间距分为20mm，30mm，40mm三种，分辨力分别为30mm，40mm，50mm。

采用对射式设计，小巧美观，安装方便。

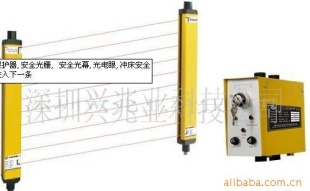

光电保护装置的组成单元：

发光器：由若干发光单元组成，发射红外光线。

受光器：由若干受光单元组成，接受红外光线，与发光器对应，形成保护

光幕，产生通光、遮光信号，通过信号电缆传输到控制器。

控制器：为发光器、受光器供电，并处理受光器产生的通光、遮光信号，

产生控制信号，控制机床的制动控制回路或其他设备的报警装，实现机床

停车或安全报警。控制器又可分为内置式控制器（N）和外置式控制器(W)

；内置式控制器结构小巧紧凑，可安装在机床或其他设备的电气柜内；外

置式控制器结构美观牢固，可直接安装在机床床壁上或其他设备上。

信号电缆：用来传输控制器和发光器、受光器之间的信号。

控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全

控制。
光电保护装置适用于保护长度为2米以内的机床（机床台面）或保护区域

。

对于压力机，保护高度应不小于：机床滑块行程 + 调节量

对于其他机械或危险区域，应根据需要保护的区域高度，选择相应规格的

光电保护装置。

控制器可根据安装的方便性要求，选用W型外置式控制器或N型内置式控制

器。

如无特殊要求，所配备的电缆标准长度如下：

信号电缆：2.5米、5.0米 各一根

控制电缆：W型外置式控制器，2.5米；N型内置式控制器，1.0米

如有特殊要求，请在订货时说明。24小时服务电话 15813709785
