ICS-17电子皮带秤

 系统构成及原理;

 ICS系列皮带秤主要由四部分组成：称重桥架、测速传感器、称重传感器、积算器。

 称重桥架装有的称重传感器检测皮带上物料重量，送入积算器；测速传感器将皮带输送机的速度信号也送入积算器；积算器把接收到的速度信号及重量信号进行处理，得到物料的累计量及瞬时流量.

ICS-17系列皮带秤动态累计误差小于±0.25%，用于工厂和过程称重中，监测生产量、控制产品装载及监测产品库存量，为企业现代化管理提供重要的信息。

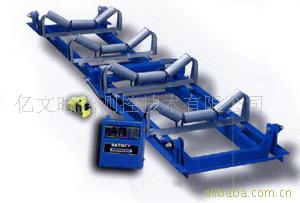

 ICS-17型称重桥架在杠杆上装有四组或二组托辊，采用双称重传感器支承，外侧支承采用无磨擦耳轴支点，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
        称重桥架的主梁采用矩型钢管，这使整个称重桥架具有足够高的钢性、较小的自重，外表积灰面积达到。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。
        称重桥架可以直接装在各种不同宽度的皮带输送机架内，位于上下皮带之间，不占用空间高度，它是一个已在工厂组装好的整体，可以迅速方便地安装和校准。该称重桥架适应皮带宽度从400-2200mm。
