万濠二次元影像测量仪广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量，上海万濠二次元影像测量仪现货

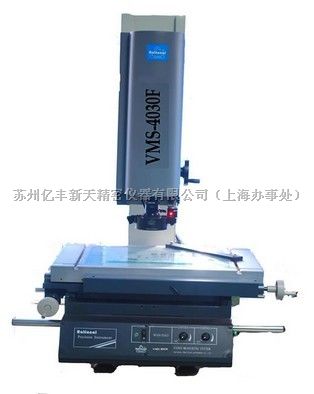

万濠二次元影像测量仪VMS-4030F

一、产品用途

    该仪器适用于以二坐标测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。

二、产品特点

    仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。
VMS-4030F技术规格参数

三、工作台

1、金属台尺寸（mm）              606×466
2、玻璃台尺寸（mm）                  450×350
3、运动行程（mm）                    400×300
4、仪器重量（kg）                       240
5、外形尺寸（长×宽×高）（mm）    970×670×940
6、Z轴升降行程：                       150mm
7、X、Y、Z数显解析度：0.5um 工作距离：108mm
8、X、Y坐标示值误差：≤（3+L/75）um(L为被测长度，单位：mm)

四、影像系统

1、摄像机：       进品彩色1/2″CCD摄像机
2、变焦镜头：　　 美国NAVITAR变焦镜头
3、视频总倍率：   23.5～148X
4、物方视场：   11.1～1.7mm
5、变焦物镜倍率： 0.7～4.5X
6、表面光源与透射光源均用LED，亮度可调

五、电源  180V(AC) ～260V(AC)  50HZ  功率   50W（不包含电脑）
