万濠高精投影仪CPJ-3025A

万濠高精投影仪，万濠高精投影仪CPJ-3025A

万濠投影仪CPJ-3025A测量范围达250*150mm，是万濠CPJ-3000A精密系列的一款主打产品，仪器为反像型，可放大十倍、二十倍、五十倍或一百倍测量，上海万濠投影仪现货

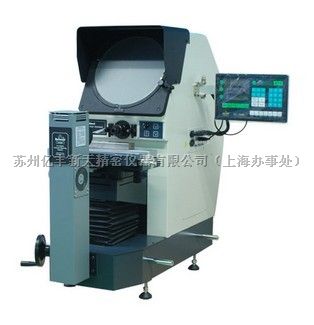

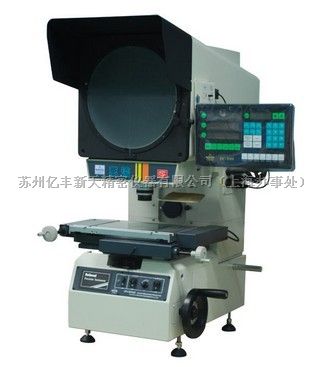

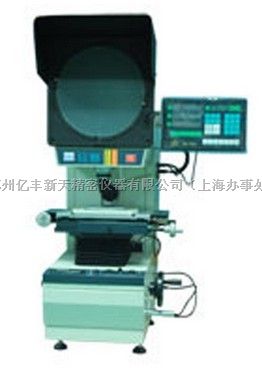

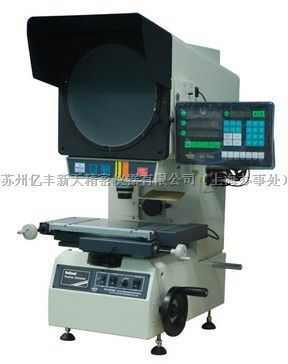

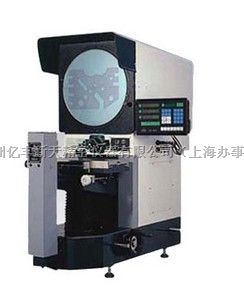

万濠投影仪CPJ-3025A

   CPJ-3000A系列数字式测量投影仪整机品质优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-300，数据输出和采样十分方便，使测量更快捷，效率更高。仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要在单独更换物镜，操作更加方便简单，仪器调焦由投筒升降实现，行程大，稳定性好；工作台不升降，增强了稳定性，测量范围的啊，精度高。

☆全正像：不必因上下颠倒，左右区分而烦恼
☆高精度：（3+L/75）可达国外同等仪器精度
☆大行程：250*150*100（调焦）
☆大载荷：50KG荷重精度指标不变
☆投影筒：升降调焦
☆寻边器：自动瞄准采样（选配）

技术规格参数

一、仪器型号 反像型  CPJ-3025A
                正像型 CPJ-3025AZ

二、工作台
1、金属台尺寸（mm）   450×280
2、玻璃台尺寸（mm）   306×196
3、X坐标行程（mm）    250
4、Y坐标行程（mm）    150
5、X坐标行程（mm）    100(调焦)
6、仪器测量精度（mm） 3+L/50
7、X、Y坐标数显解析度 0.5um

三、外形尺寸
1、仪器重量单位：kg    160
2、长宽高（mm）   780×780×1100

四、投影屏
1、投影屏尺寸（mm）￠312 使用范围＞ ￠300（刻有米字线）
2、投影屏旋转范围0～360°
3、旋转角度数显解析度 1′或0.01°

五、物镜
1、放大倍数            10×(选)   20×(选)   50×(选)   100×(选)
2、物方线视场（mm）      ￠30      ￠15        ￠6         ￠3
3、物方工作距（mm）      77.7      44.3       38.4        25.3
4、测量高度（mm）     90     90         90          90

六、仪器电源 110V/220V（AC）    50/60HZ     总功率400W

七、数据处理系统　DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出

八、仪器照明　　　透射与反射照明光源均为24V，150W卤素灯

九、冷却方式　　　强制风冷(3轴流风扇)

十、建议放置台　　载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)
