万濠CPJ-3015投影仪

万濠CPJ-3015投影仪

万濠CPJ-3015外形美观，外挂数显箱，操作简单方便，更适合现场在线检测；万濠CPJ-3015测量行程为：150*50mm；万濠CPJ-3015是销量的投影仪；上海万濠CPJ-3015现货

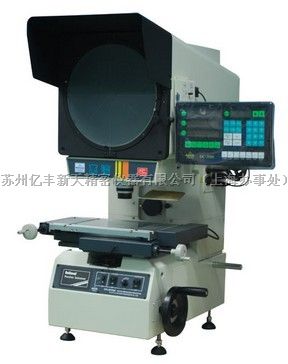

万濠CPJ-3015投影仪

CPJ-3000系列数定式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达（3+L/75）um，它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。

技术规格参数

一、仪器型号 反像型  CPJ-3015
                正像型 CPJ-3015Z

二、工作台
1、金属台尺寸（mm）   340×152
2、玻璃台尺寸（mm）   196×96
3、X坐标行程（mm）    150
4、Y坐标行程（mm）    50
5、X坐标行程（mm）    90(调焦)
6、仪器测量精度（mm） 3+L/50
7、X、Y坐标数显解析度 0.5um

三、外形尺寸
1、仪器重量单位：kg    130
2、长宽高（mm）   770×550×1100
四、投影屏
1、投影屏尺寸（mm）￠312 使用范围＞ ￠300（刻有米字线）
2、投影屏旋转范围0～360°
3、旋转角度数显解析度 1′或0.01°

五、物镜
1、放大倍数            10×(选)   20×(选)   50×(选)   100×(选)
2、物方线视场（mm）      ￠30      ￠15        ￠6         ￠3
3、物方工作距（mm）      77.7      44.3       38.4        25.3
4、测量高度（mm）     80     80         80          80

六、仪器电源 110V/220V（AC）    50/60HZ     总功率400W

七、数据处理系统　DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出

八、仪器照明　　　透射与反射照明光源均为24V，150W卤素灯

九、冷却方式　　　强制风冷(3轴流风扇)

十、建议放置台　　载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)
