新天投影仪

新天投影仪，新天JT12A-B投影仪

新天投影仪JT12A-B为正像数字式投影仪,适用于精密测量领域,仪器设计为最常用的150*50mm款型；上海新天JT12A-B投影仪现货

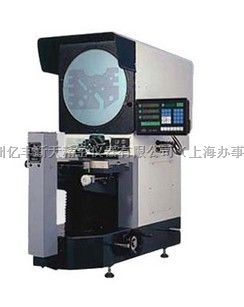

新天JT12A-B投影仪


一、产品特点

1、投影屏成像为正像，符合测量习惯；
2、高低两档不同的透视照明，适应不同工件的测量要求；
3、非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证；
4、采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；
5、轴流风机双向散热，提供超强散热能力；
6、JT12A-A带有内置电箱及RS232端口，可配备功能强大的二坐标测量软件；
7、JT12A-B带有DS401SM多功能数显表；

二、产品用途

   本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。

三、技术参数

1、投影屏尺寸：φ300mm
2、投影屏旋转范围：0°～360°
3、旋转角度显示当量：1′
4、旋转角度准确度：6′
5、工作台尺寸：340mm×152mm
6、X坐标行程：0～150（mm），显示当量0.001（mm）
7、Y坐标行程：0～50（mm），显示当量0.001（mm）
8、Z坐标行程：0～80（mm）（调焦行程）
9、仪器准确度： （4+L/25）μm，式中L为测量长度,单位：mm
10、工作台承重：4kg
11、照明光源：透射照明12V 100W卤钨灯 反射照明24V 150W卤钨灯
物镜：
12、物镜放大倍数     10×    20×     50×   100×
13、物方视场（mm）   φ30    φ15    φ6      φ3
14、物方工作距离（mm） 75    69       26      26
15、放大倍率误差：0.08％
16、仪器使用环境：室温20℃±5℃，相对湿度不应超过60%
17、外形尺寸：480X780X1150（mm）
18、主机重量：135kg
19、电源说明：仪器额定电压为220V/110V,频率50HZ/60HZ，额定功率440W
(附件包括标配件和选购件，具体内容详见装箱清单。)
