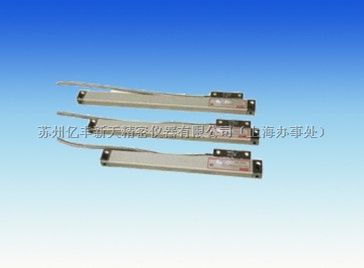

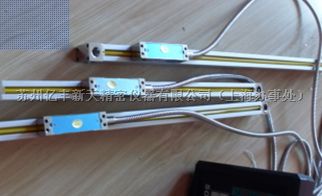

磨床光栅尺

磨床光栅尺，磨床光栅数显加装，上海磨床光栅尺现货

普通磨床一般要加装数显系统，装有更精密的光栅尺与数显表后能够极大程度上提供加工效率，让加工过程更为可控，上海磨床光栅数显现货

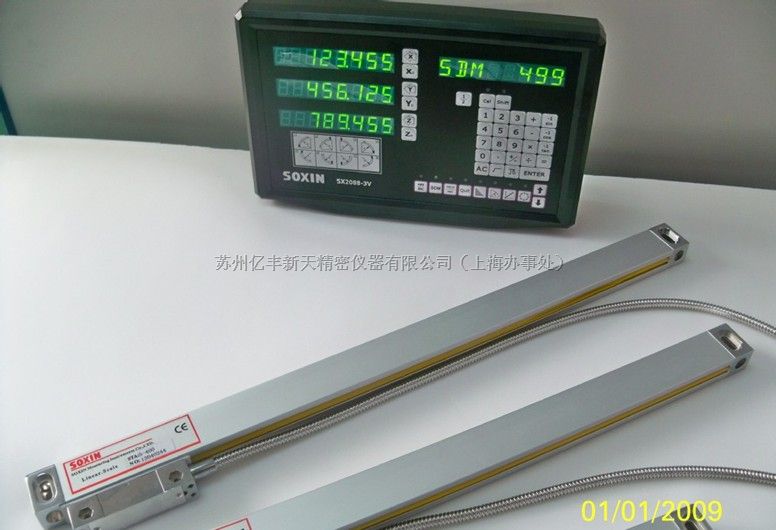

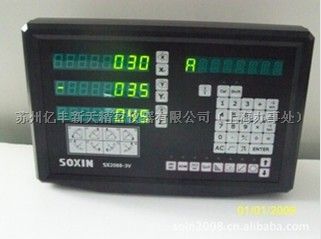

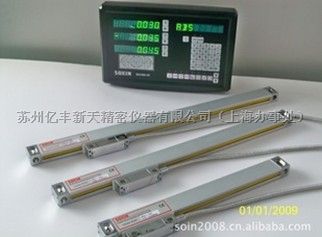

上海光栅尺数显测量系统是一种能自动检测和自动显示的光机电一体化产品，是旧机床改造，装备新机床以及各种长度计量仪器的重要配套件，是用微电子技术改造传统工业的方向之一。由于光栅数显测量系统具有精度高，安装及操作容易，价格低，回收投资快等优点而得到大量使用。为使广大用户能够更好地掌握运用好这一产品，本文以我公司生产光栅尺为例，就其结构、原理、安装与维护作一介绍。
生产销售光栅尺，火花机、铣床、磨床、线切割机上专用，质量稳定，价钱实惠，欢迎来电咨询订购。

上海光学尺的用途：
在精密机械加工行业和精密位移测量时常采用光栅尺做为测量传感器，其后直接接入二次仪表，或数控系统进行位移测量。测量的精度主要有传感器精度决定。随着电子技术和单片机技术的发展，光栅传感器在位移测量系统将得到更广泛应用，并逐步向智能化方向转化。该测量系统采用光栅移动产生的己倍频细分及数字化的输出讯号与电子电路相结合来完成对位移量的自动测量，它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及误差修正等功能。该产品已形成多种系列，品种齐全，制作精巧，技术精良，可供不同规格的各类机床、仪器数字化改造选用，量程从30毫米至3米，几乎覆盖全部金属切削机床的行程。还可根据用户的特殊需要进行特殊制作。

应用范围：
1、各类测量机构、仪器的位移测量：光学影像测量仪.光学投影仪、显微镜。
2、各类机床的数显系统：车床、铣床、磨床、镗床、钻床、线切割、火花机.龙门铣床等。
3、可接PC、PLC用于各类自动化机构的位移测量。

上海数显光栅尺参数：
测量范围：50mm～3200mm
外型尺寸：M(小尺：20—40mm)、A（中尺:50—1000mm）、B（大尺:1300—3200mm）
分辨率分为：1um（0.001mm）、5um（0.005mm）
单向重复精度：2um(0.002mm)
反向重复精度3um(0.003mm)
栅距：0.02mm  栅线：50线对/mm
反应速度：120m/min(0.005mm)    20m/min(
